[SonotaCo]

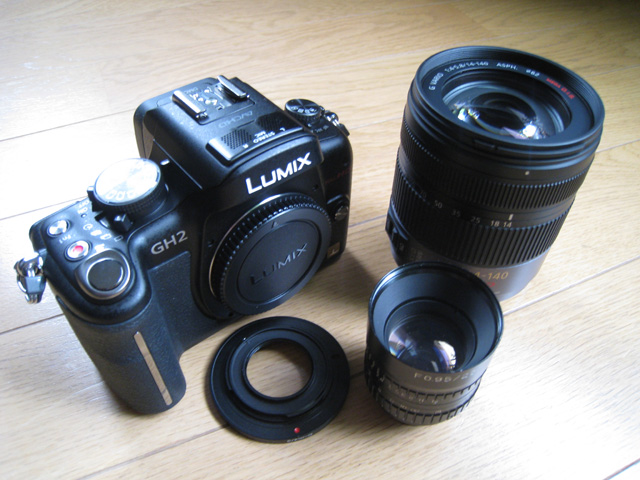

UFOCaptureHD開発のためのテストビデオソースとして 本日発売になった Panasonic の LUMIX DMC-GH2 を購入したので、 ご参考までに紹介しておきます。
このカメラはレンズ交換式1眼カメラ(マイクロフォーサーズでミラーがないので1眼レフではありません)でありながら、ハイビジョン動画撮影を得意とするものです。
なんといっても嬉しいのは、HDMI端子から常時高解像度のライブビュー信号が出ているので、なんと ISO12800のレンズ交換式ハイビジョンカラービデオカメラとして利用できるのです。もっとも、感度そのものはやはりモノクロWATECには遠く及ばないものの、WAT231S等の通常の高感度カラービデオカメラ程度の感度はありそうで、なんといってもハイビジョンなので、高精細動画が期待できます。
さらに、このマイクロフォーサーズ規格はマウントからCCDまでの距離が短いので、なんとビデオカメラ用Cマンウトレンズが使用可能なのです。 CCD は4/3インチ、25mmF0.95は公称1インチなので、ちょっと足りませんが、少しケラレるのを我慢すればF0.95レンズ群が使えるわけです。YAKUMOの50mmF0.95 などは 35mm換算で100mm相当なので、このカメラと組み合わせればスプライトのカラー高精細クローズアップが間違いなく撮れるのではと思うわけです 。

というわけで、何はさておき、実際のテストの様子を報告します。

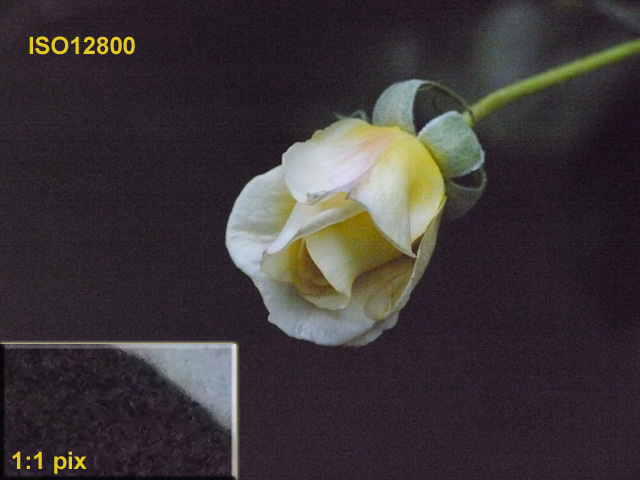

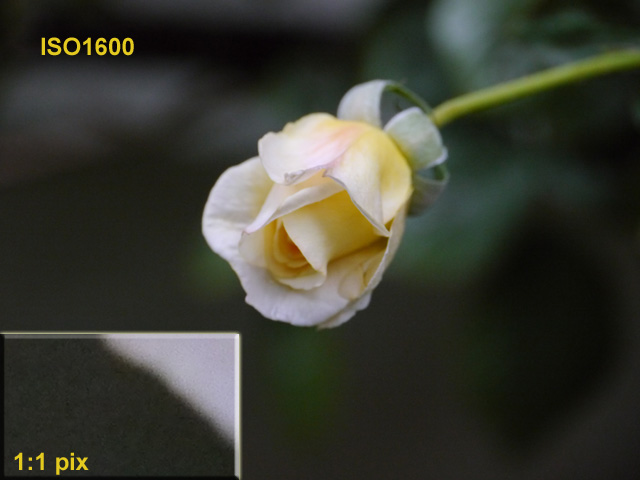

まずは ISO感度 とノイズとの関係です。 以下はISO 1600 と 12800 の様子ですが、ISO12800もまずまずと思います。WAT231S等のゲインアップ時よりやや良好だと思うほどです。

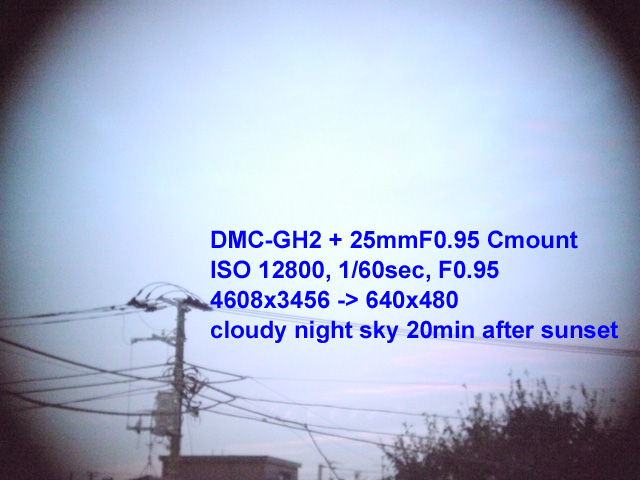

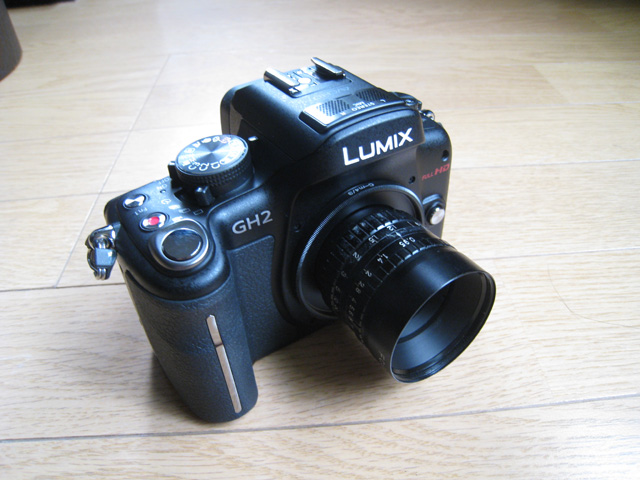

次は25mmF0.95 Cマウントレンズによるケラレですが、これはご覧の通りです。

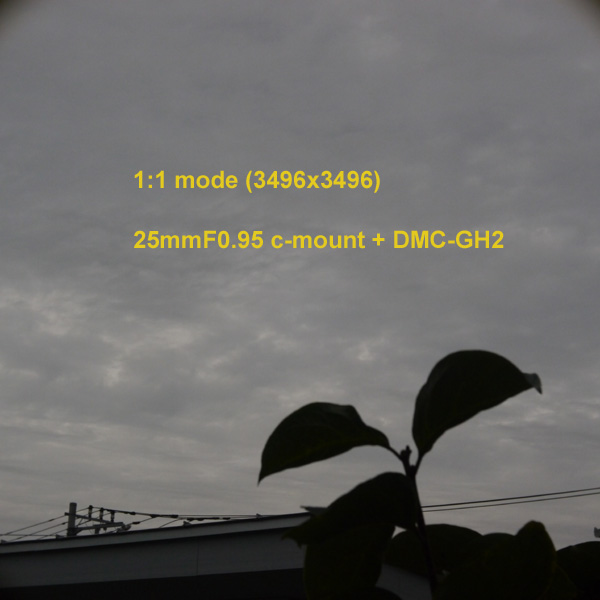

アスペクト比1:1の3496x3496のときはケラレは僅かですが、16:9 の4976x2800ではかなり大きくケラレます。YAKUMOカタログ値どうりのイメージサークルのようです。

と、今日からハイビジョンの観測実験をやる予定だったのですが、HDMIケーブルを刺すと予定していたハウジングに入らない というつまらない問題のため、実験はお預けです。ちょうど台風も来ているので、しばらく休まざるを得ない感じです。

進展があればまたご報告します。

[SonotaCo]

書き忘れましたが、バックフォーカスが短いので、当然ニコンレンズもマウントコンパータで使えます。

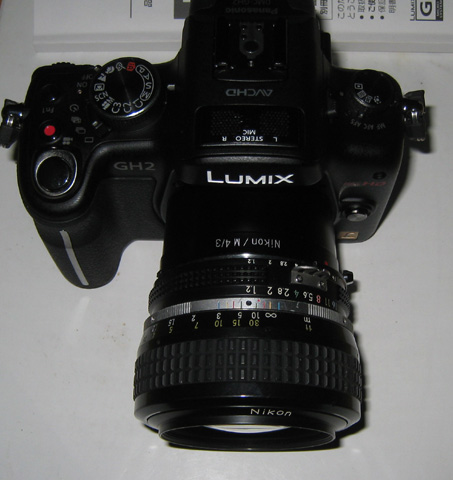

以下は手持ちの古い Nikon 50mm F1.2 を装着した例です。
こちらはケラレの心配は皆無なので、これを当面のテストに使おうかと思います。

この組み合わせ曇りの東京の夜空なら、昼間のごとく撮れます。
ISOオートはあるのですが、シャッター速度優先モードで露出補正ができるかどうか........ 背景が暗いオートができれば一番良いのですが.......

このカメラ自身での動画記録はISO3200までに制限しているようなのですが、動画モードでなく、静止画撮影のライブビュー状態だと ISO 12800まで選べるのが不思議というか本当にありがたいです。さて、どんな流星映像が撮れるでしょうか。
快晴夜が待ち遠しいです。

[SonotaCo]

ハウジンクの件は カメラの雲台をハウジングの後ろに出すという荒業で暫定処理をして、観測実験始めてみます。
今日気が付いた点は....
1. このカメラのHDMI端子は1920x1080/60i で 59.94iではない。 (従来、NTSCの29.97は30でも問題なかったのですが、 IntensityPro は 60と59.94の差で指定が違うと動作しないようです)
2. GH2 液晶は Dispボタンの切り替えてモード類のスーパーインポーズがない画面にできるのに、そうしておいてもHDMI端子にはモード類のスーパーインポーズが出てしまうようだ。
3. シャッタ速度優先のS モードでは ISO指定を変えても モニタの映像は変化しないようだ。 とりあえず、マュアルモードで 今晩は ISO3200, F1.2 1/60秒 固定で観測してみることにする。
4. シャッタ速度優先Sモードで、マニュアルアイリスレンズを使うと ISO自動 にしても EVの露出補正を掛けることはできないようだ。残念!!
(F1.0程度のマニュアルアイリスレンズを使って、シャッタ速度1/60固定、ISOで明るさに対応しながら、EV-5 程度の暗い背景の動画で観測したい ,,,, という意味です)

最近のデジカメは設定が多くて、大変ですね
もし何かご存知の方おられましたら、お教え下さい。

-------
翌朝の追記です。
5. GH2のISO感度オートは ISO感度上限設定が3200までなので、それ以上にはならない(上限設定をしないと 400まで)

昨夜は曇りから雨で、定時キャプチャ以外はありませんでした。 それに新PCなのでハードディスクの電源を切る設定が有効のままになっていて 、放置した後の動画は壊れていました。 Windows7 では ハードディスクの電源を切る設定が 電源プランの中の詳細設定の中で、ツリーを開いていかないと見つからないのでつい設定を忘れてしまいます。

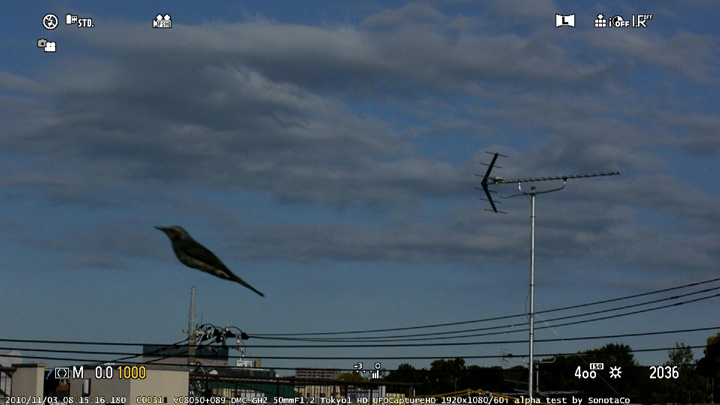

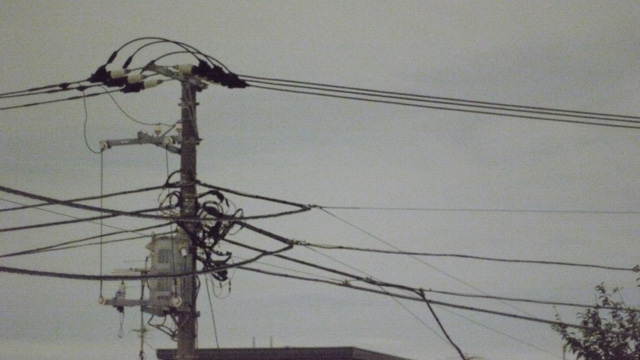

日中、曇り空の中の鳥が沢山キャプチャできたがそれによると
IntensityPro 1920x1080/60i は 最上部のラスタを含むフィールドが時間的に早い Top field first であった。

[前田]

宮崎の前田です。
面白そうなレポートどうもです。
わざわざデジカメの動画を使うということは、ハイビジョンのビデオカメラに
適当なものがまだないのですね。
キャノンのデジカメで動画を撮影することが雑誌で特集を組まれたりしていますが、
静止画系のカメラががんばっているということでしょうか。
ちょうど、パソコンをを新調しようかと思っていたのですが、ハイビジョンキャプチャ
にはどの程度の仕様がお勧めなのでしょうか？　もちろんデスクトップです。

[上田昌良]

ハイビジョンのキャプチャで流星観測なんてまだまだ先の夢とおもっていましたが、
果敢に挑戦されているとは、
SonotaCoさん、ありがとうございます。
デジカメ一眼レフの動画撮影を使うという発想は、すごいですね、私には全く思いもつきませんでした。

[SonotaCo]

[SonotaCo]

お待たせしました ようやく晴れた夜空がやってきました。

まず、DMC-GH2 からのHDMI ハイビジョン ライブビュー キャプチャの明るさです。

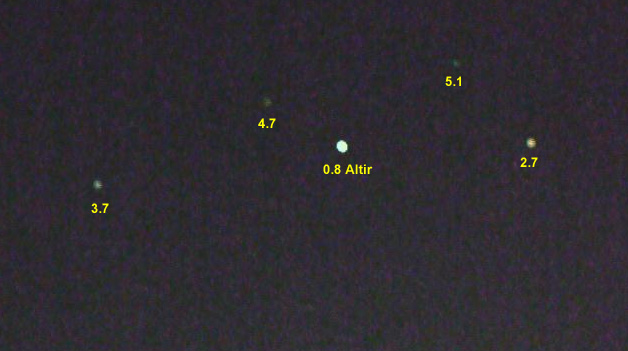

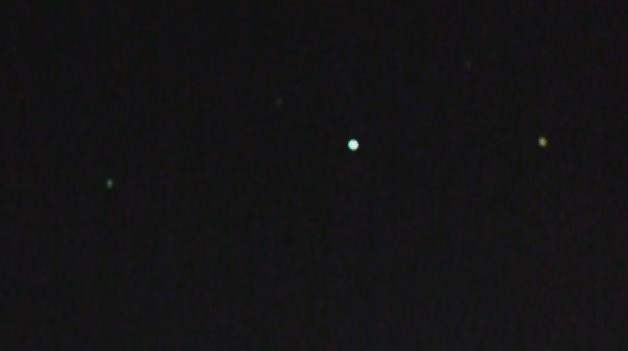

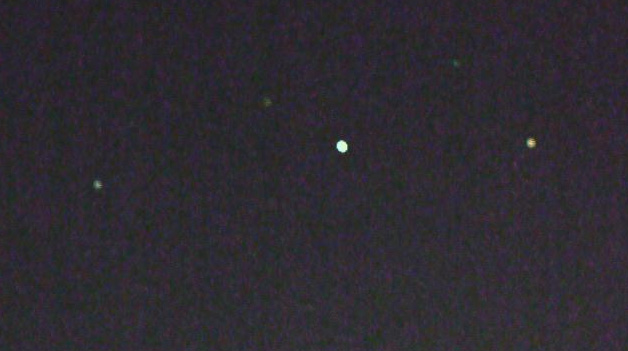

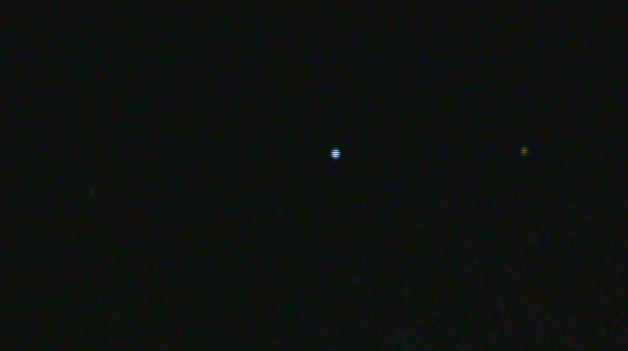

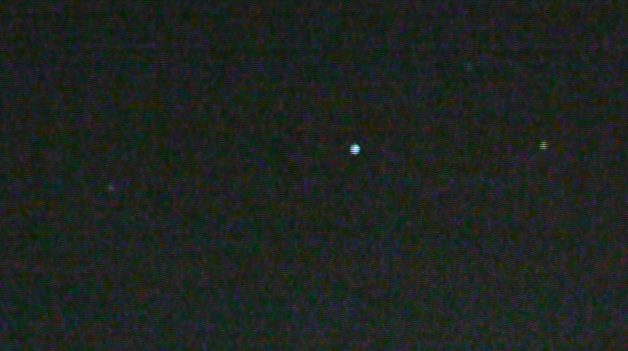

以下は Nikin 50mm F1,2 (開放) を装着し,1/60秒シャッター固定で、ISO 6400と12800の恒星像です。
感じとして ISO12800 はUFOCaptureにはS/Nが厳しく意味がなさそうで、ISO 6400が実用限界かと思いました。 でも微かに恒星の色が見えるのはさすがカラーカメラ、嬉しいですね。
また、さすが、ハイビジョン、この組み合わせで、横視野は20.9度になったので、21/1920 = 0.01 degree/pix で、WAT100N+6mm 640x480と比べると10倍の分解能です(解像度で3倍、望遠で3倍)。
さて、どんな流星像が撮れるでしょうか。はやく1920x1080の全体画像をお見せしたいのですが........視野が狭いし、感度のイマイチなので一晩で流星を撮るのは厳しいかもしれません。

[前田]

前田です。
SonotaCoさん、
ハイビジョンキャプチャーのハードの紹介どうもありがとうございます。
キャプチャボードは調べてみると2万以下でそれほどでもないですが、
HD4台のRAIDがきついですね。外付けで買うと10万弱はしそうですね。
新品でカメラからそろえると30万ぐらいでしょうか。まだちょっと高いですね。
ハイビジョンでないと絶対にできないという何かがあれば、考えますが、
まだそこまではないですよね。もう少し様子見させてください。

[SonotaCo]

[SonotaCo]

DMC-GH2 + UFOCaptureHD で始めての快晴夜が明けました。
狭い視野でしたが、流星は3流星キャプチャできました。
スプライトも発生はしていたのですが、視野のわずかな違いで逃してしまいました

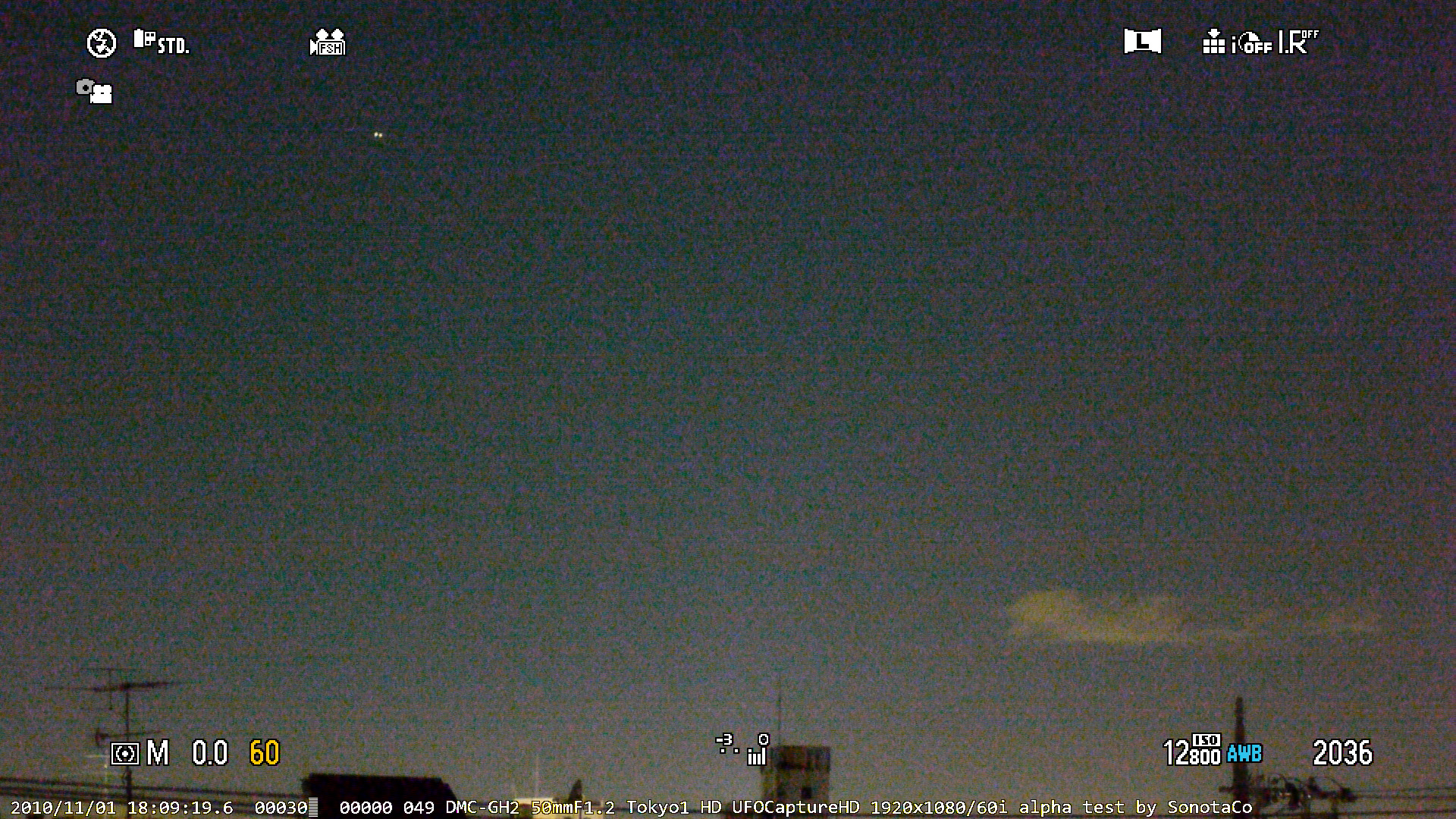

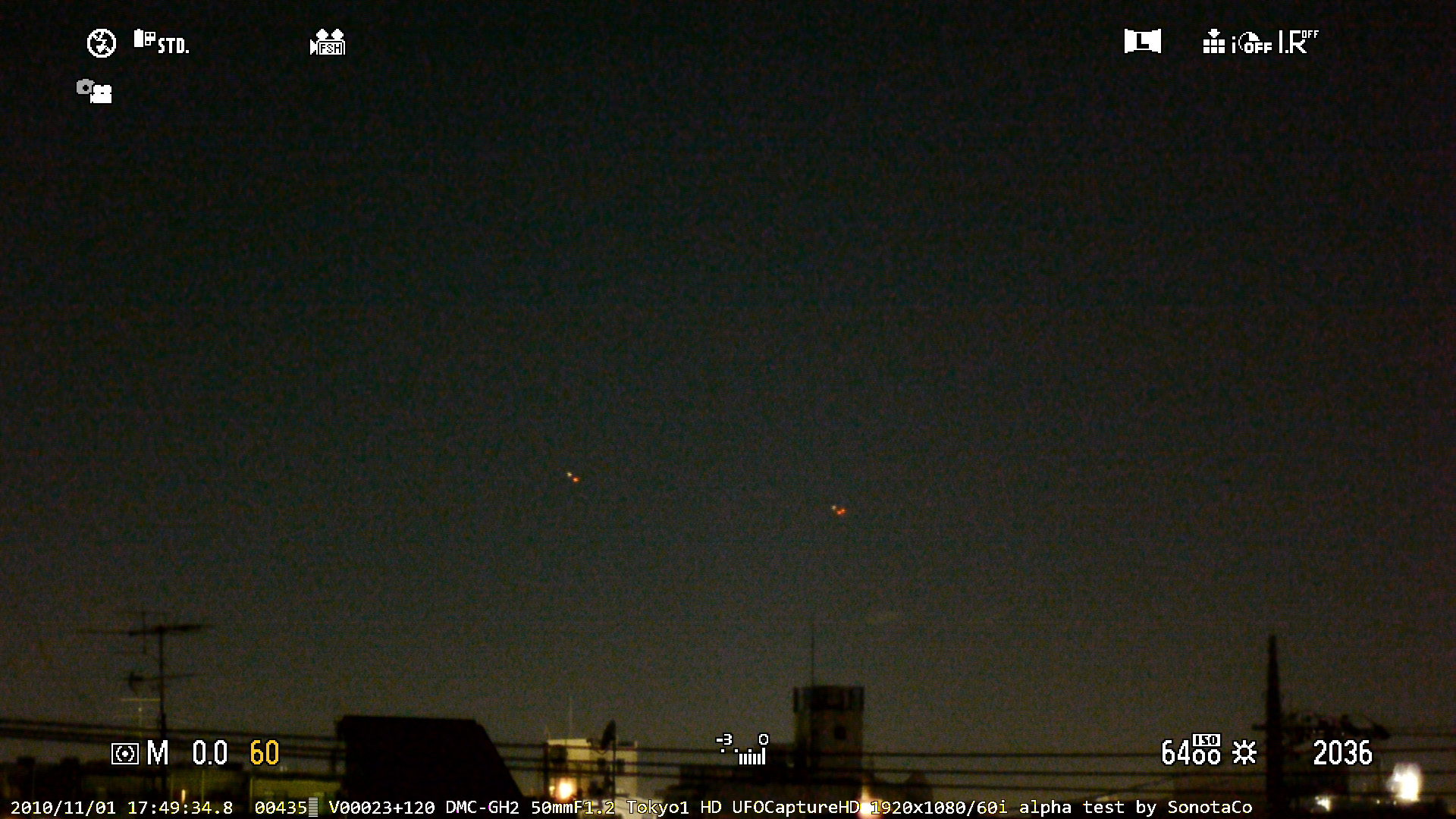

とりあえず、GH2の感度の様子を720の縮小画像と1920フル画像で紹介します。

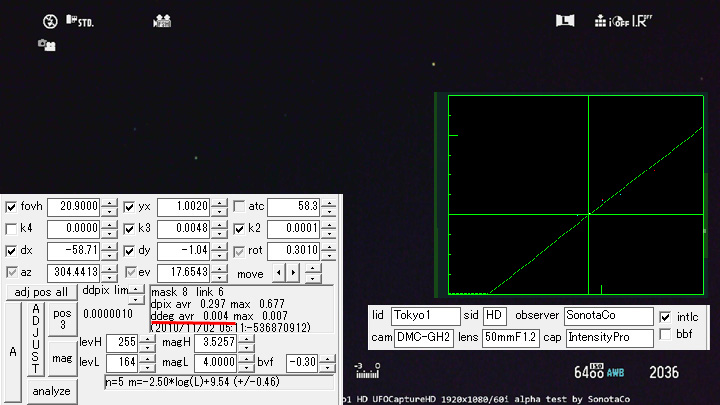

あと、まだ参照恒星数が少ないですが、測定精度の例がでましたので掲載しておきます。ほぼ予定どおり、平均誤差で0.004度 さすがハイビジョンですね。

[SonotaCo]

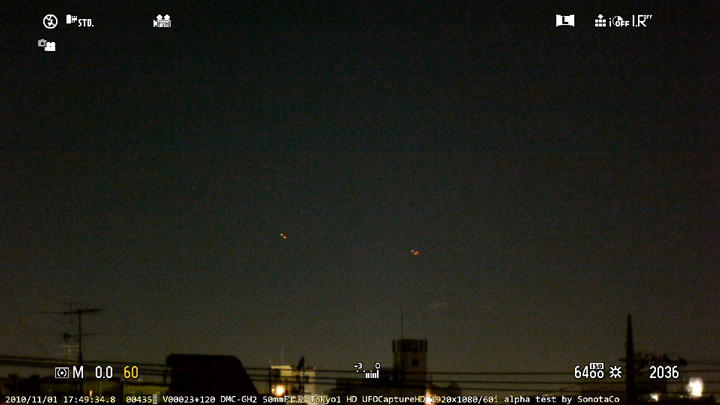

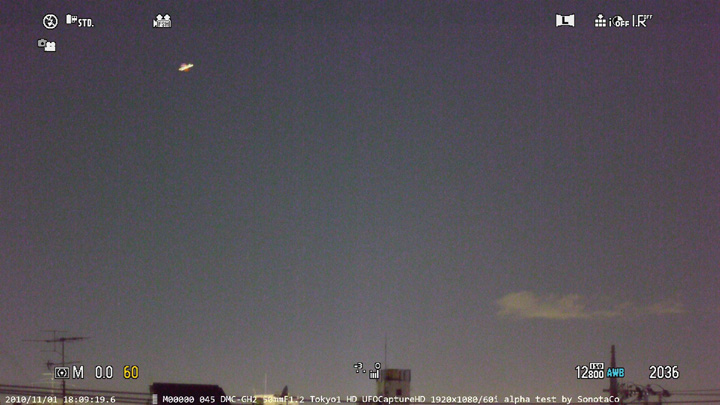

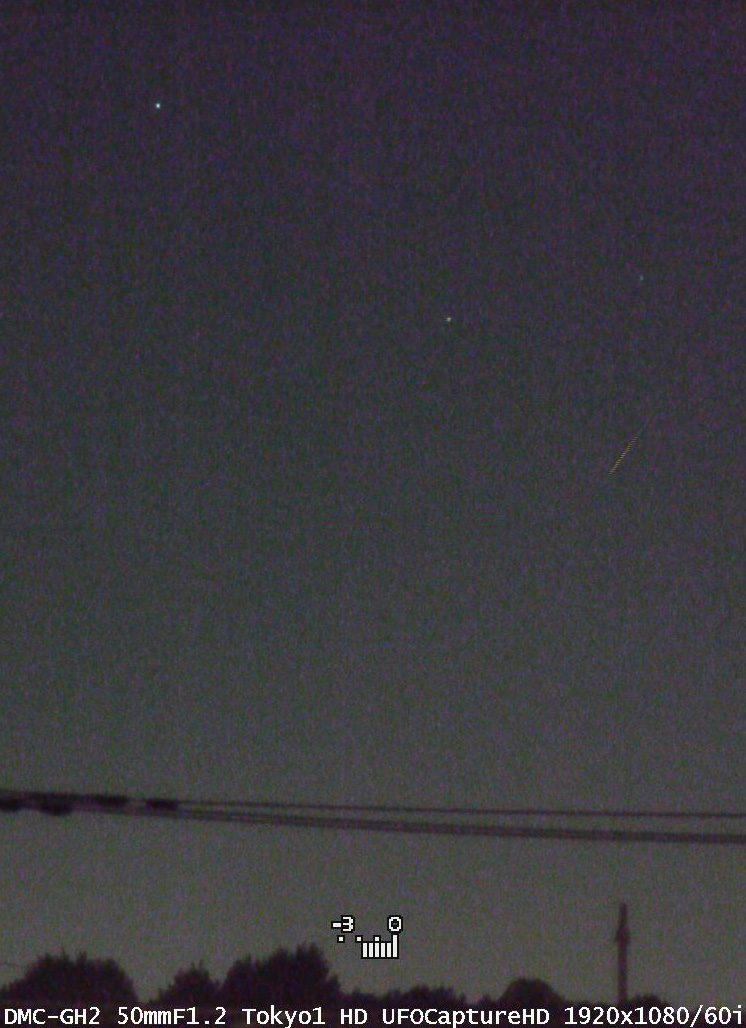

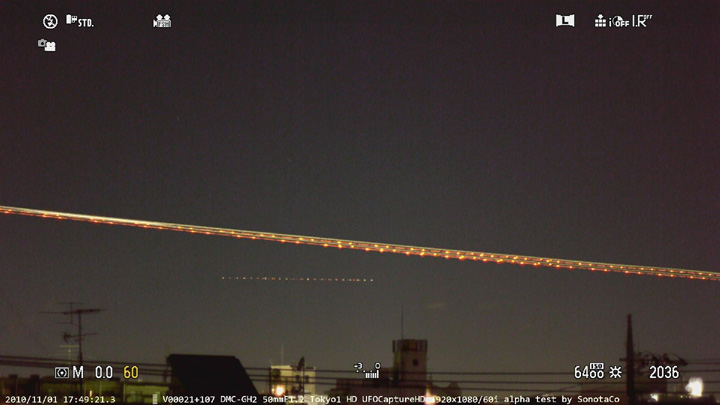

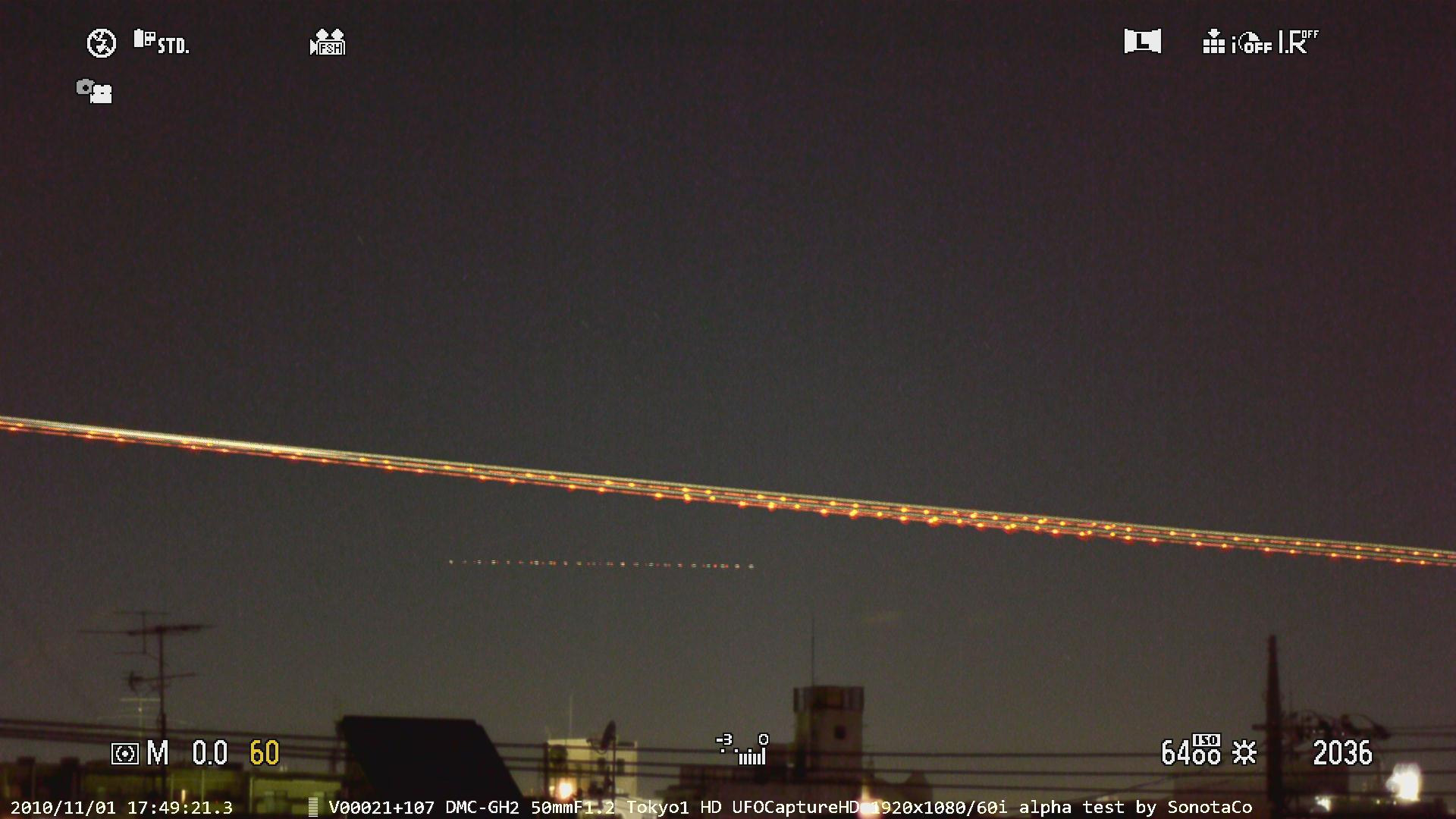

雲の中の中程度の流星ですが、何はともあれこのシステムでの最初の流星キャプチャなので、掲載しておきます。

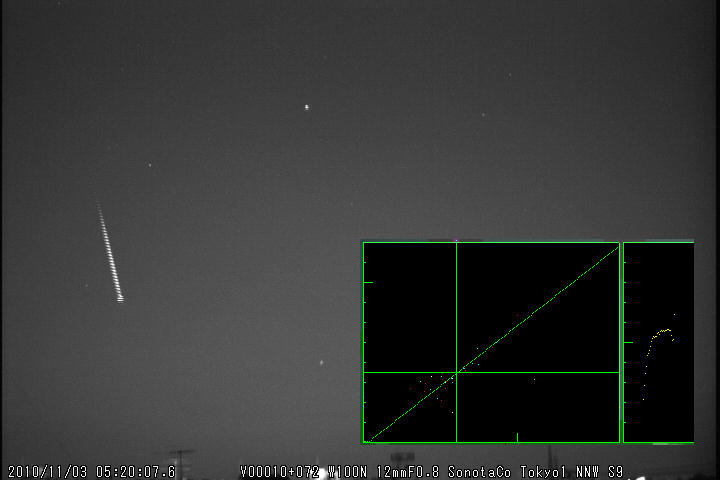

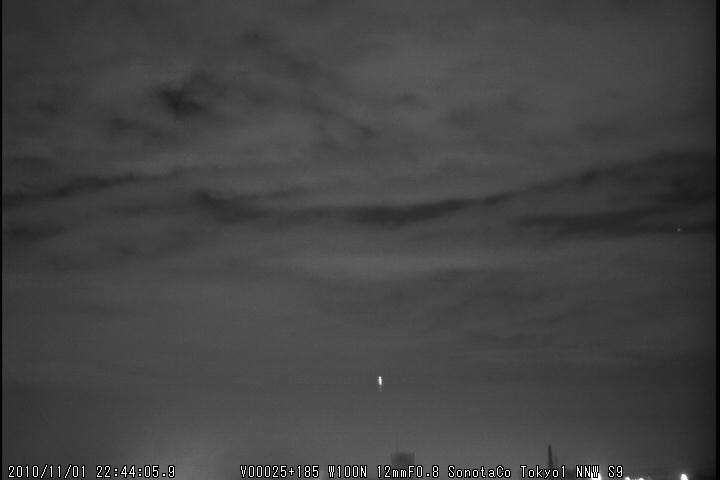

尚、参考までに Tokyo1_S9(WAT-100N+12mmF0.8 )でキャプチャされた同じ流星の静止画動画も掲載します。
HDキャプチャシステムは以下です。
Lens: Nikon 50mmF1.2 (開放)
Camera: Lumix DMC-GH2 (iso 6400, 1/60secシャッター)
Blacmagic HDMI-HD-SDIコンバーター
HD-SDI (75Ohm coax) cable(10m)
Blaskmagic Decklink SDI (PCIex)

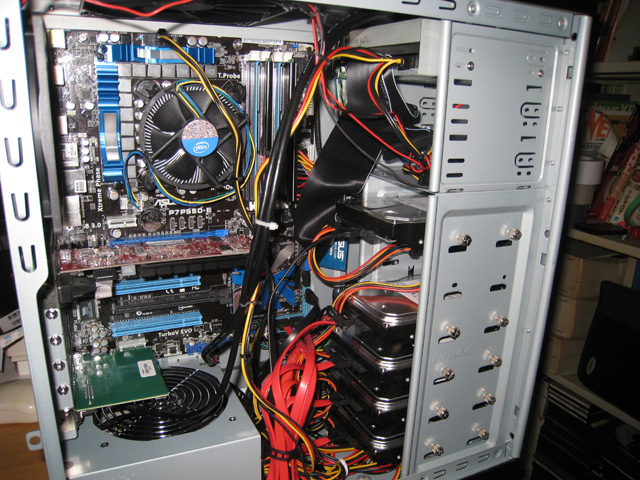

Core i7 860 , 4chRaid0HDD, Window7 PC
UFOCaptureHD prototype
-----
しかし、HD画像、HD映像は元が巨大なのでフォーラムに掲載するためのリサイズ/圧縮しないといけません。原画、元映像は非圧縮なのでもう少し美しいです 。

[SonotaCo]

2夜目、予報は秋晴れの筈だったんですが、曇りました
日没直後、またしても北陸でスプライト発生、 Tokyo1_S9は捉えたものの、HDカメラの視野の僅か右で、撮りそこねました
一昨日TLEが発生した方向に向けておいたんですが、昨夜はその横にでました

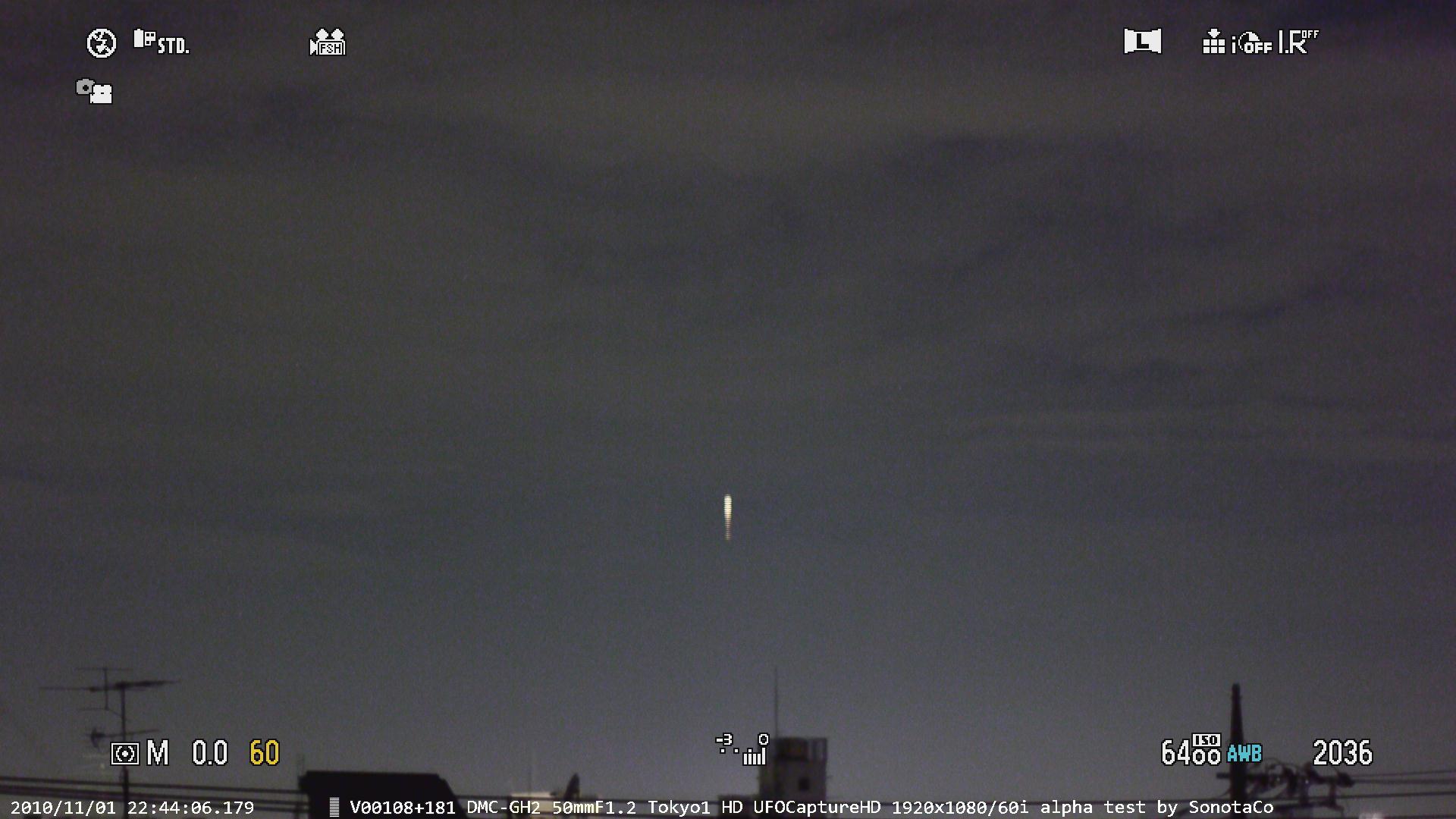

それでも雲の切れ目に2流星捉えました。まだ0等程度のもので、見栄えはしません。
でもさほど明るくない(最後の爆発以外は-0.5等程度)流星なのに色が結構見えたので静止画の一部を掲載しておきます。
機材は昨夜と同じGH2+50mmF1.2 ISO6400 1/60s です。
これでも画面の1/6ほどです。元画像はさすがに大きいので、それをフルに使うような美しいのを早く撮りたいです 。

-------
今日までのメモをまとめておきます。
1. DMC-GH2 は HDMI端子から1920x1080/60i での連続モニター可能。ただし、M モードで常時プレビューONとする必要があり、それ以外はスローシャッターになるのでNG。またISOなどのモード表示類はHDMIのモニター状態では消せない。
2. このカメラは 60i であって 59.94iではない。 HDMIではデジタルのネゴシエーションが行われるようで、僅かでも設定が違うと無信号と判定されキャプチャできない。
3. 電源投入はそれぞれの機器が入力信号を判定するようで、カメラ、コンパーター、PC の順で行う必要があるようだ。
4. DMC-GH2 に Cマウントの25mmF0.95 は 1920x1080モードではケラレが大きく使う気になれない。
5. Windowsの64bit版では 何故か動かない(Blackmagicの添付アプリとUFOCaptureは単独ではそれぞれ動くが、UFOCaptureHDでBlackmagicから入力しようとすると 64bit版では動かない)
6. HDMケーブルI市販品は現在最長5m。HD-SDI は75オームの同軸ケーブル1本によるデジタル伝送なので、相当距離(100m程度?)伸ばせるとのこと。 実験では Blackmagic社のHDMI->HD-SDI 変換ミニコンパータを使用して3c2v同軸ケーブルで15mほど伸ばしたが全く問題なかった。
7. GH2についているミニHDMI端子はやや軟弱なようで、ケーブルが風にあおられて接触不良になり映像が途切れることか時々発生する。
8. タイマー等で電源を再投入すると ISO は160, WBは晴天に戻ってしまう。

[SonotaCo]

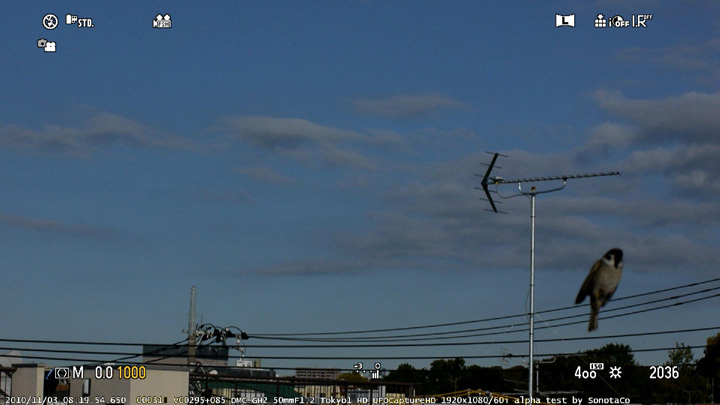

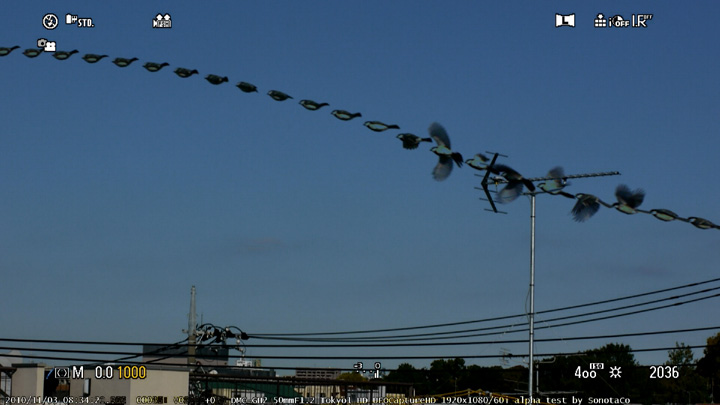

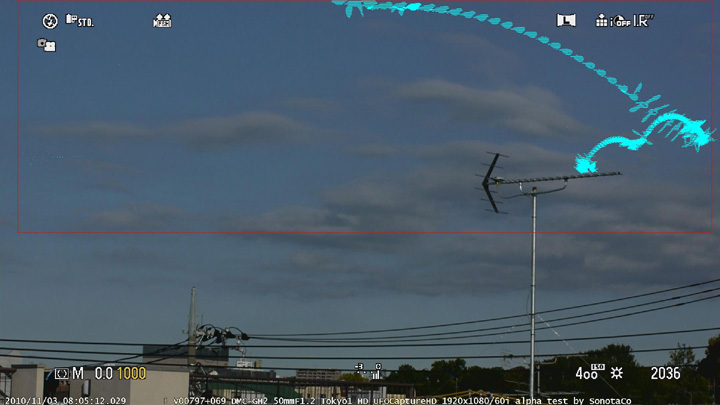

日中のハイビジョンUFOCaptureです
やはりカラーハイビションはいいですね

[上田昌良]

SonotaCoさん、ハイビジョンでの流星のCaptureおめでとうございます。
流星の色がでるというのは最高ですね。
位置測定も精度がさらに増したようで頼もしく思います。
AnalyzerV2で、ddeg avrで位置測定誤差を角度で表示されていたのですね。
これはありがたいことです。はずかしながらこの表示を知りませんでしたので、調べたいときに恒星を手動で測っていました。

流星のカラー撮影をねらっている人は複数人います。私もそのうちの一人です。
機材には音痴の私にも撮影できそうに感じますので、おすすめの購入機材を
教えてください。まだレンズの選定など時間がかかりそうですが、

その前に、UFOCapture等利用報告会を開催するべきでしょうか。
