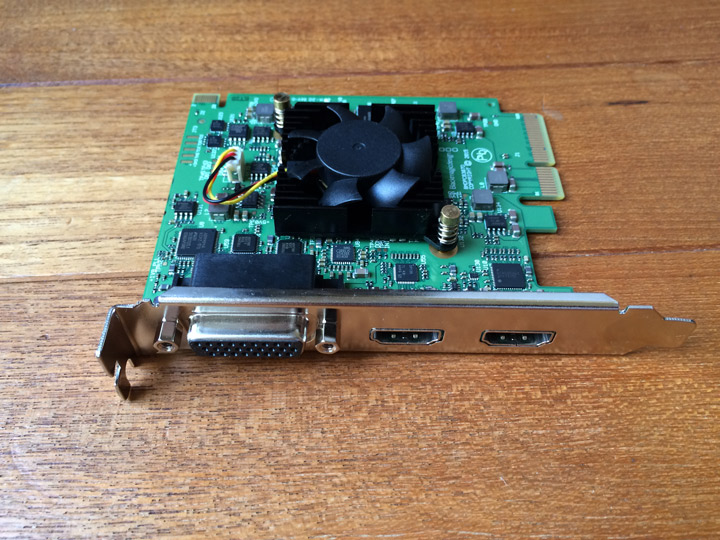

ゴールデンウイークも遠出する予定もないので，ヨドバシで BlackMagic Design社製「Intensity Pro 4K」を購入しました．
早速PC内に取り付け，パナソニック DMC-GH4（以後 GH4）からの４K映像をキャプチャーしてみましたので，その報告を．．．

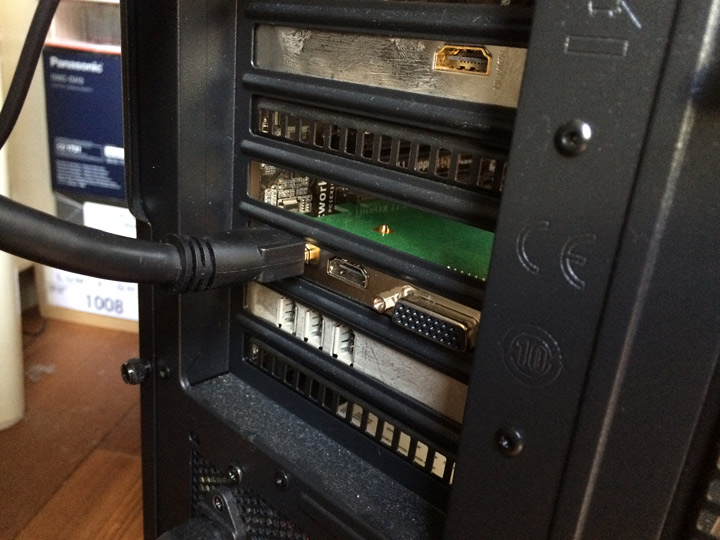

PCへの取り付け
Intensity Pro 4K では「PCI Experss 2.0/3.0 x 16スロット（x4動作以上）」が必須です．パソコンの仕様を確認して適切なPCI Express X16 スロットに装着します．
最初，PCI Express x16 スロットのNo.2 に取り付けたところ，全く動作せず（マザーボード：ASUS H87Pro）．泥沼に嵌まりかけましたが，マザーボードの取扱説明書を熟読したら「PCI Express x16 No.2 はデフォルトでは X２動作．BIOS設定で X4動作に変更可能」との記述が．．．早速 X4動作に変更したら無事動きました．
Intensity Pro 4K 用ドライバーやユーティリティーソフトは製品に添付されていますが（ver10.37），BMDのHPでより新しいバージョン（Desktop Video 10.4）を入手して入れました．これでキャプチャーボードの準備はOKです．

カメラ側の設定：
ご存じのように，GH4は「クリエーティブ動画モード」でカメラ側面のHDMI端子から次の４K映像を出力する事が可能です．
・3840 x 2160 pixels　29.97fps 4:2:2 8bit / 4:2:2 10bit
・3840 x 2160 pixels　23.98fps 　　　　　〃

ここでは「3840 x 2160 pixels 29.97fps 4:2:2 10bit」に設定しました．
設定の詳細（抜粋）は：
　クリエーティブ動画モード．４Kフォト：OFF，記録方式：MOV，画質設定：4K/100M30P．
　撮影時HDMI出力：出力ビット数 4:2:2 10bit，４Kダウンコンバーター：OFF

HDMIケーブル：これは 1080p/60fps のキャプチャーで使用したケーブルをそのまま使いました．
　MicroHDMI変換ケーブル（カモン製 15cm． MicroHDMI端子 → TypeA端子への変換）＋ Panasonic HDMIケーブル（10m）

キャプチャー：
使っているモニター（EIZO FlexScan EV-2736W-Z）の解像度が最大 2560 x 1440 pixels なので，４K画像（3840 x 2160）はそのままのサイズでは画面からはみ出てしまいます．

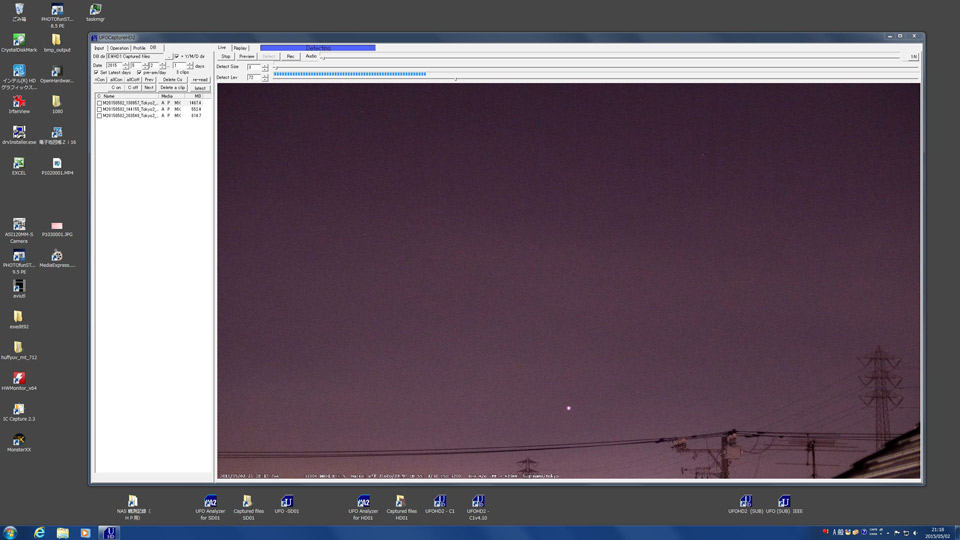

UFO Capture HD2の画面を縮小してキャプチャーします．

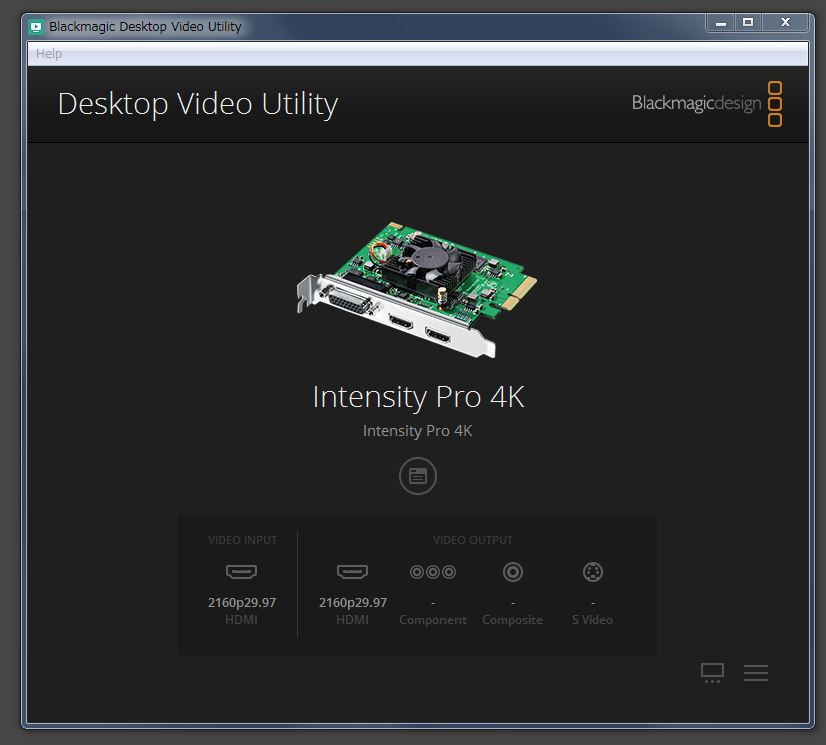

カメラをセットし，コントロールパネルにある「Desktop Video Utility」の Video Input の項目に「2160p 29.97 HDMI」と表示されていれば大丈夫．UFO CaptureHD2 で 3840 x 2160, 29.97 に設定したら無事に画面が写りました．

コマ落ち，不完全 avi ファイル：

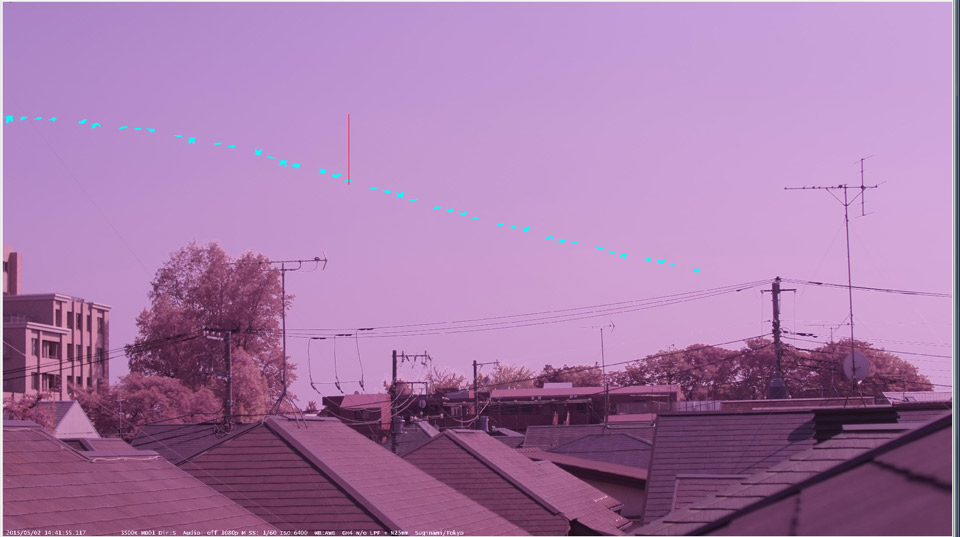

昼間に鳥の飛翔をキャプチャーしたのですが，４，５コマに１コマ程度の「コマ落ち」があるようです（写真参照）．
PCは Windows 7.1 Core i7 4770 3.40GHz, 保存先は SSD 510GB x 2 で RAID 0 なのですが，これでは不十分のようです．SSD RAID 0 では 書き込み 920 MB/s （Crystal Disk Mark，Seq Write）なのですが，これでもコマ落ち．．．４K恐るべしですね．

また，コマ落ちと同時に「不完全なaviキャプチャーファイル」が多発します．キャプチャー動画の後半部分がうまく写っていない現象です．これも原因はSSDへの書き込み速度不足が原因かも．．．

雑感：
初めての４Kキャプチャーでしたが，意外と簡単に実現出来たのでちょっと拍子抜け．もっと敷居が高いと思っていました．
キャプチャーされた映像は非常に高品質で，FHD（1920 x 1080）や 960pixels まで縮小するともっときれいに見えます．
しかしながら４Kに対応するPC環境の構築は非常に大変で，お金がかかります．４Kのメリットと天秤にかけて判断しようと思います．

BMD Inensity Pro 4K は比較的安価なのにかなりの高性能．４Kキャプチャーにはお勧めですね．
しかしボードに装着されているファンの音がうるさいのは減点です．メインで使用中の MonsterXX がファンレスだし，PCケースは蓋を外して使っているので 耳障りな風切り音が余計に耳に付きます．
（多分続きます）
ITO

[ITO]

BlackMagic Design社製 Intensity Pro 4K のファンがあまりにうるさいので「静音化」をやってみました．

【注意】　ボードの改造は自己責任です．改造の結果事故が起きても誰も責任を取ってはくれません．

もともと Intensity Pro 4K には冷却用ファン（40mm角）が付いているのですが，非常に高回転（？）で廻るのでキーンと耳障りな高音が出ます．これはとても我慢出来るレベルではない．．．　
そんな訳でファンの交換に挑戦しました．

１．ファンの取り外し

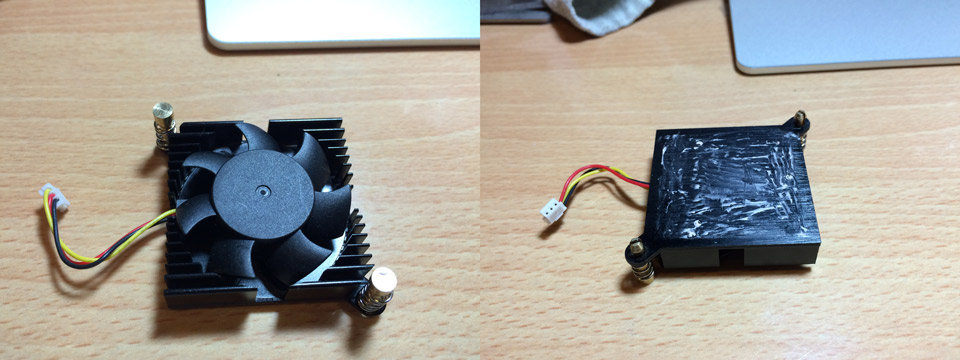

オリジナルのファンは２つのプッシュ式固定ピンで留められています．裏面からピンの先端を狭めるようにペンチで摘んで押し戻せば簡単に外れます．
ファンとチップの間には熱交換効率を高めるフィルムが貼ってありますが，それを剥がして見るとファンの接地面はプラスティック？　コストダウン（？）のためとは言えやや安直な作りです．
尚，チップ上のフィルムはきれいに取り除いておきます．

２．交換用ファン

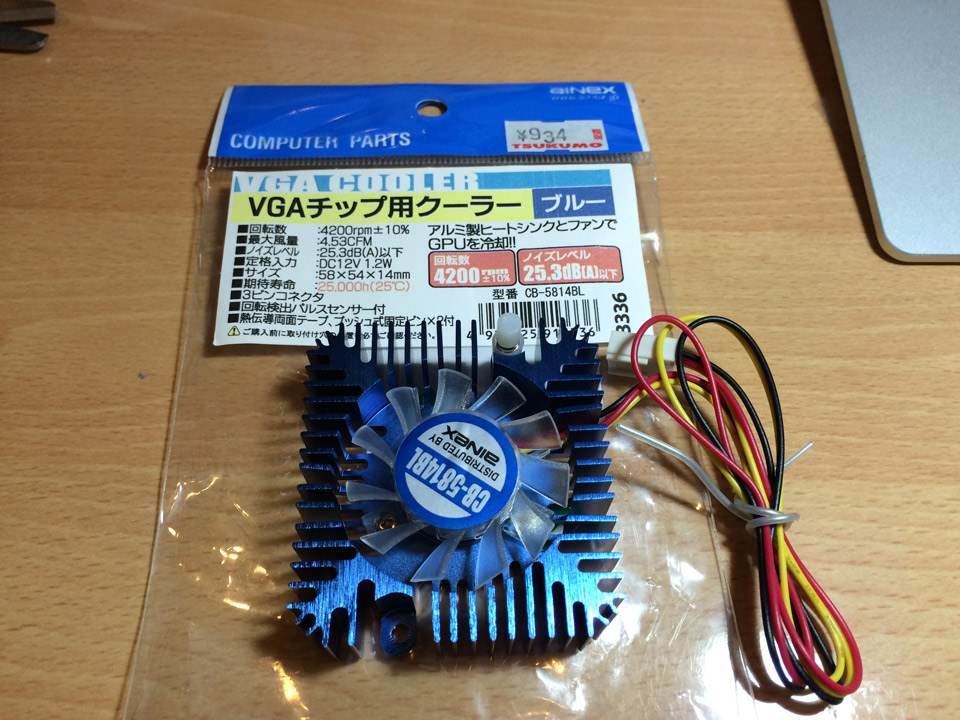

今回は「Ainex 社製 VGAチップ用クーラー」（型番 CB-5814BL）を使用しました．
これは本体 58 x 54 x 14mm の大きさのヒートシンクに 40mmファンが付いているクーラーで，DC12V 1.2W 電源が必要です．
　回転数：4200rpm　　ノイズレベル：25.3db以下

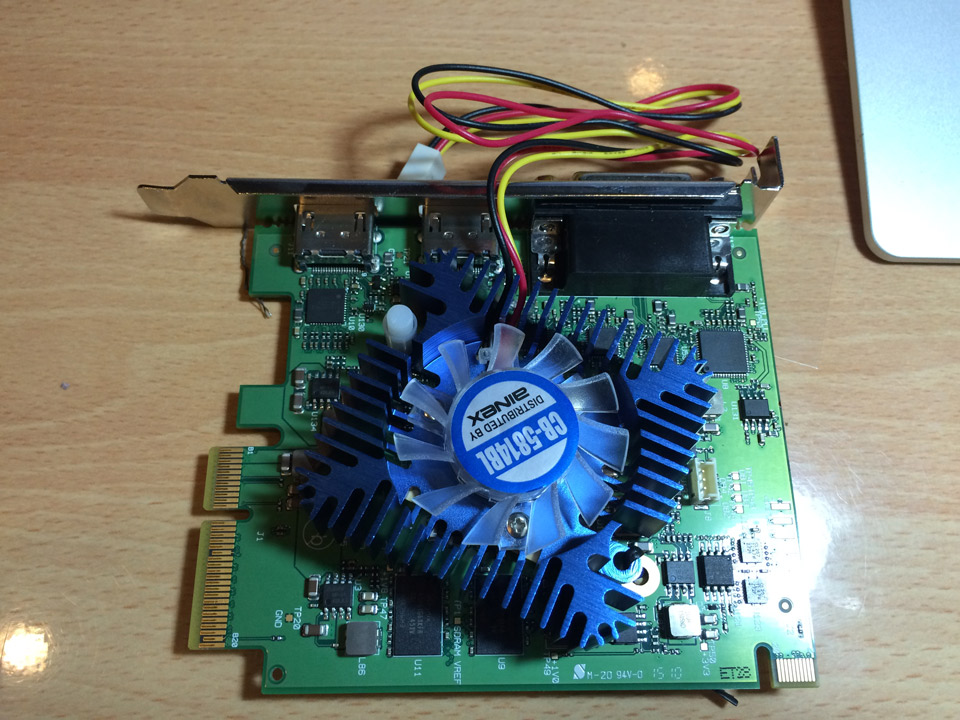

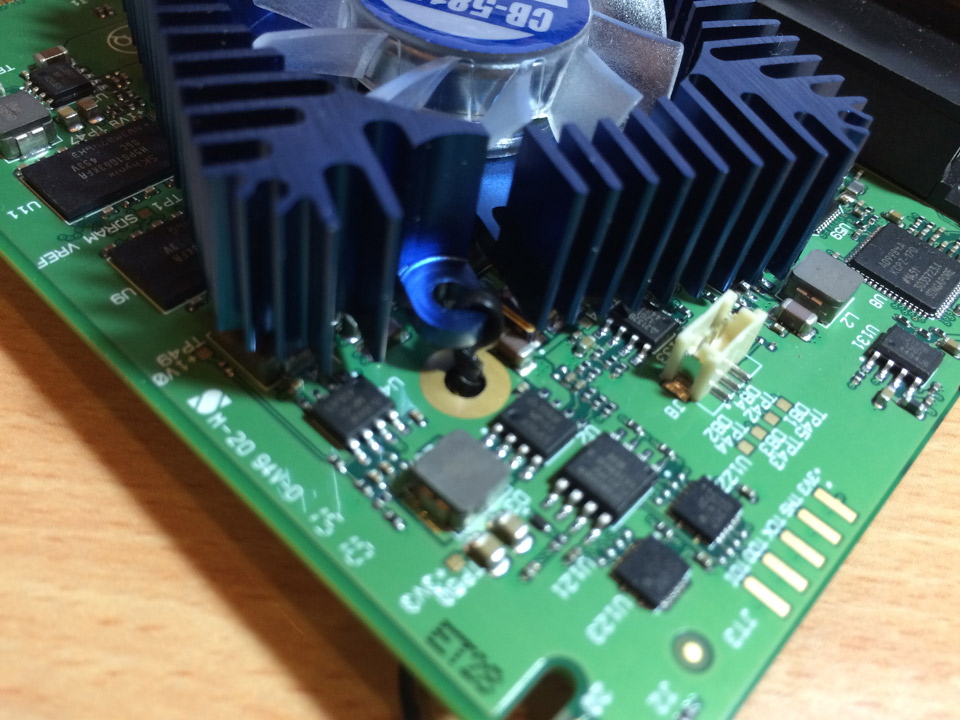

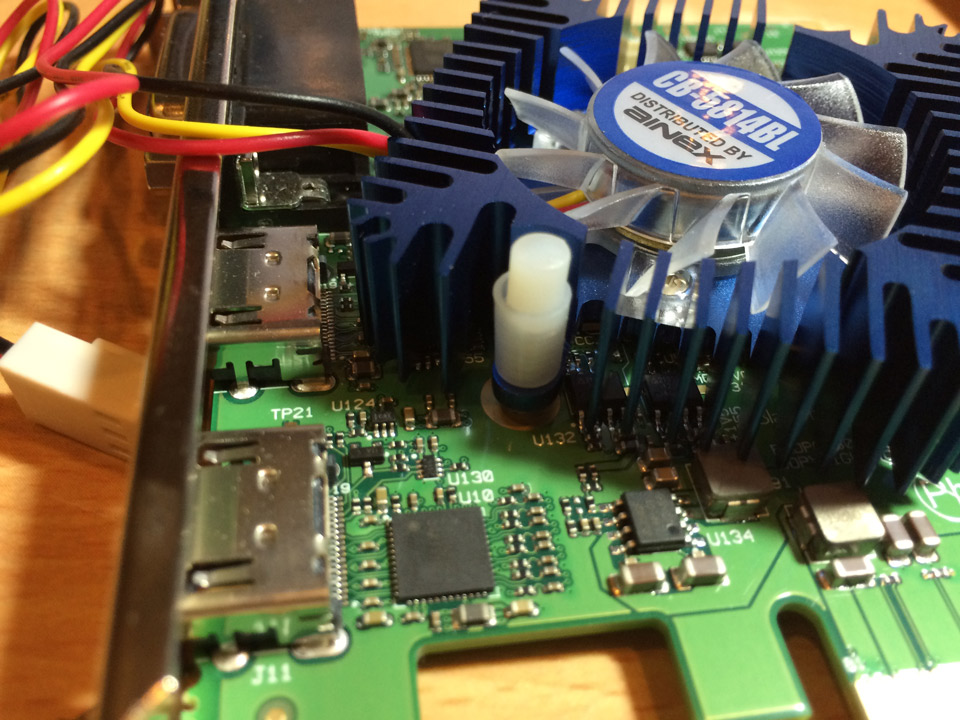

このクーラーの２つの脚の配置は Intensity Pro 4K の取り付け用穴の位置とは多少異なりますが（新しいクーラーの方がやや小さい），クーラーが固定されていれば問題ないので，プッシュ式固定ピンは１本のみを

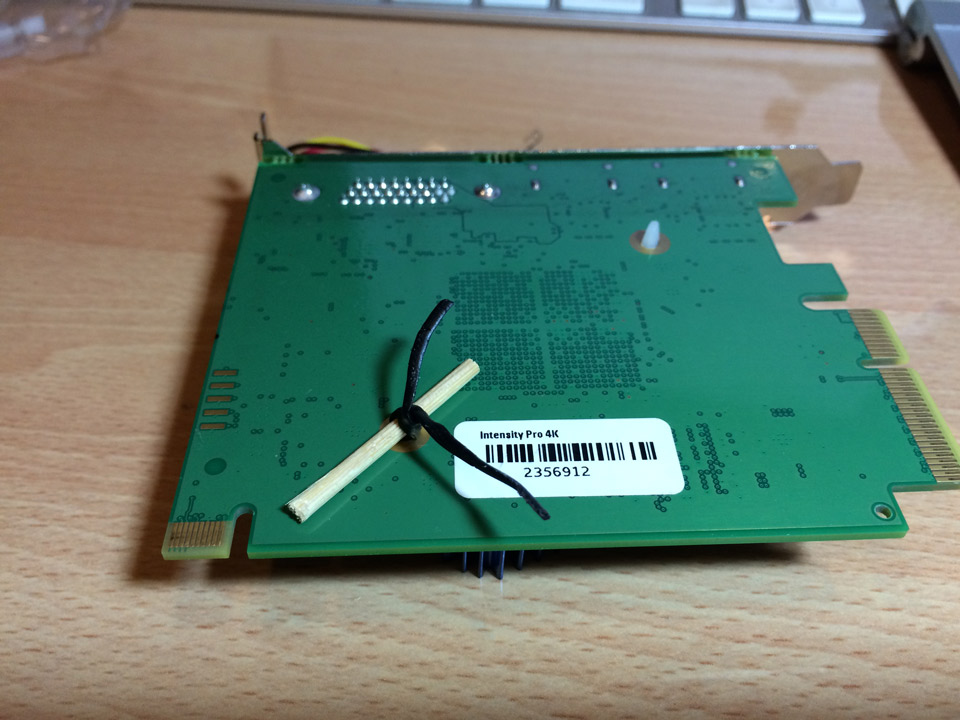

使用し，もう一つの脚はビニールタイで固定しました（写真参照）．
取り付ける際には「熱伝導両面テープ」をクーラーの接地面に貼ることをお忘れ無く．．．

また電源用コネクターのサイズも異なりますが（新しいクーラーは標準のファン用３Pタイプ．Intensity Pro 4K のは非常に小さな３Pタイプ），マザーボードの余っているファン用コネクターから電源を取りました．

３．交換後
PCの電源を入れるとクーラーのファンが動きはじめて一安心．
ファンの騒音は劇的に小さくなり，ほとんど無音と言って良いレベルにまで減少しました．CPU 冷却用ファンの音の方が大きい位です．
また，心配なボードの発熱ですが，１晩（６時間程度）の稼働時にボードの裏面が「触れる程度の熱さ（40 - 50℃？）」なので大丈夫かも？　しかしながら安全のためにしばらくは注意深く観察します．


CPUのアップグレード
　現行のPC環境では４K キャプチャー時に「コマ落ち」「不完全な動画」が発生するといった問題がありましたが，これの解決にはCPUのアップグレードが必要です．
現在は Intel Core i7 4770（3.4GHz）ですが，最低でも core i7 4790K（4.0GHz）以上が必要！．当然マザーボードも交換になります．
もう少し考えてから決めようと思います．

ITO

[前田]

ITOさんへ
宮崎の前田です。私は、非自作派なので、ファンの交換ができるなんて初めて知りました。
写真も多くて、他の記事も参考になります。

所で、私も今すぐ横のパソコンの中で、Intensity Pro 4K が動いていますが、特に
耳障りな騒音はありません。4台ある他のパソコンと同じぐらいの音です。
入力がHDだからかもしれませんが。

[ITO]

ファンを交換した BlackMagic Design社製 Intensity Pro 4K 動作中の温度測定

Intensity Pro 4K のファンを交換して騒音は劇的に減りましたが，さて温度はどうか？という事で，実際にボードの温度を測定してみました．

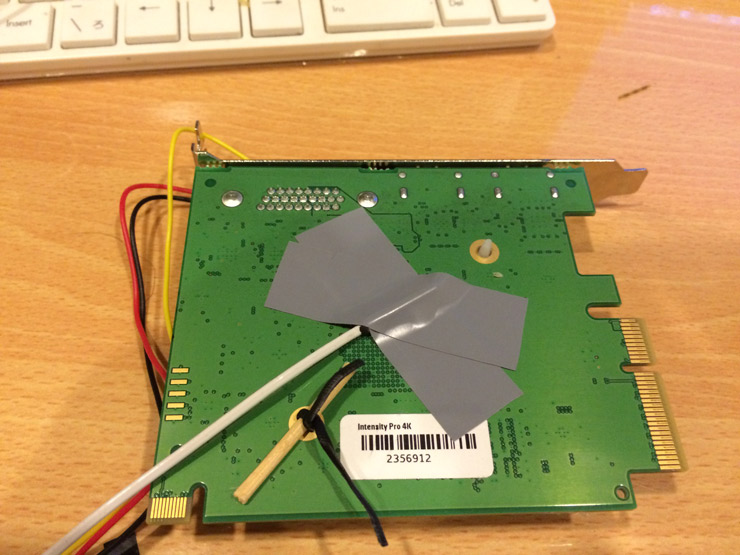

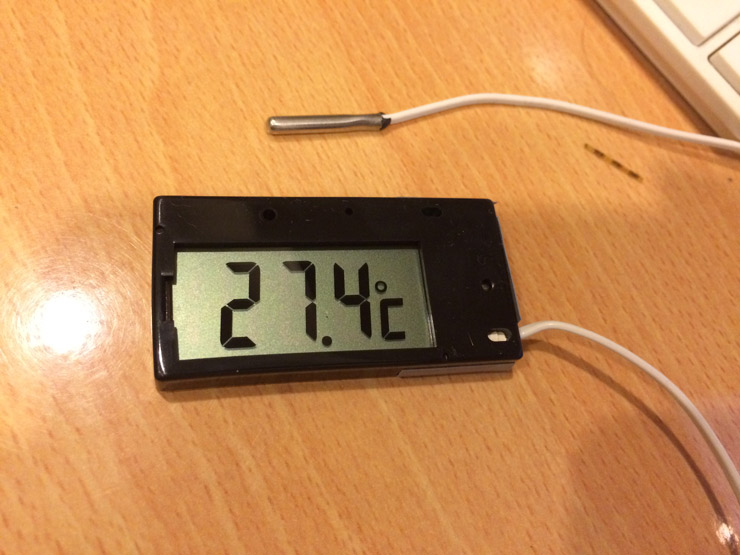

測定に使用したのは 190℃まで測定可能な温度計 MT002C（株式会社マザーツール社製）．センサーを冷却しているチップのちょうど裏面に貼り付けて，４Kキャプチャー時の温度を測定しました．
結果は：

・PC停止時：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　24.3℃　　　 室温

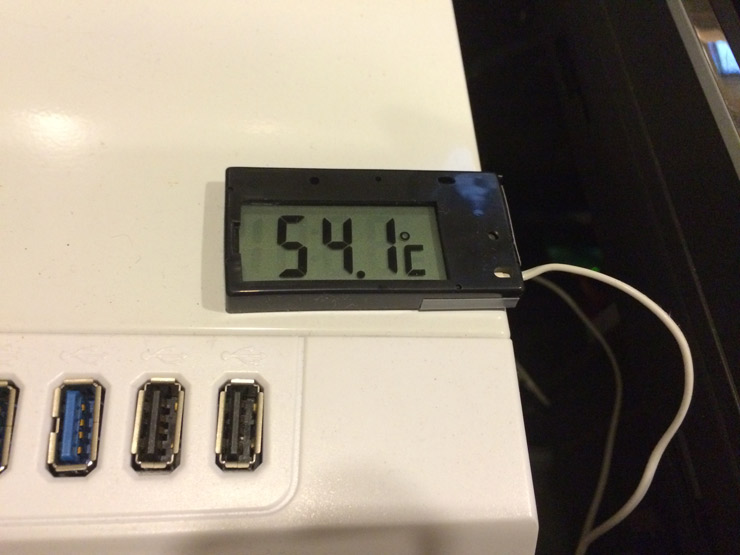

・PCスタート．カメラ未接続時　　　　　　　　　　　　　　　　　　　　　　　　　54 - 56℃　　PCスタート時から急速に上昇し，この温度で安定．
・UFO CaptureHD2 で４Kキャプチャー　 　　　　　　54 - 56℃　　キャプチャー時でも温度は変わらず．

約４時間程４Kでキャプチャーしましたが，温度の変化はなく，54 - 56℃で安定しておりました．
オリジナルのファン使用時の温度は判りませんが，ファン交換後にこの温度ならば継続使用は問題無いと思います．

ついでに SKNet 「MonsterXX」のチップ温度（チップ表面の温度）も測ってみましたが，こちらは 1080p/60fps キャプチャー中で 32 - 34℃ でした．
MonsterXX はファンレスなのですが，非常に発熱量は少ないようですね．

ITO
