記事日時: Sat Aug 08, 2015 8:06 am    記事の件名: Tokyo8 引用付きで返信

2015年 8月から 東京都世田谷区代沢で SonotaCo Network Tokyo8 の観測わ開始しましたので、概要を紹介します。
場所は 標高40m 程の南下がり微かな傾斜地で、一種高度制限(10m)の地区の木造3階建(塔屋 屋上付)てす。
屋上からは東京タワーやスカイツリーが見える場所もあるのですが、カメラの位置からはビルや木々に隠れて見えませんでした。
地形的には富士山も見える筈だったのですが、近隣の神社の杜の木の背が高く、これも残念でした。でも神社の樹木と教会の尖塔を除いて極低空までほぼ360の視野が開けています。

システムプランは下の写真の通りでWATECのSDカメラ7台と HD60pを2台、4K30p1台の計10個のカメラを5台のPCで動体監視記録します。

カメラの設置は試行錯誤の結果、SDは基本的には従来の防犯カメラ用ハウジングに入れて屋上に作ったアングルフレームに設置することにしました。

HDカメラは2台まとめて 木製の暗箱にいれ、これを階段塔屋の窓の内側に設置しました。
塔屋の窓は準防火地区のため 網入りガラスですが、実験したところ網はF0.95ではボケて殆ど見えないことから、透明耐火ガラス等への変更は不要でした。
ただ、西向きのP8には太陽が直写する時間があるので、これには明度センサーによるレンズカバーシャッターをつけています。
HD60pは10mまではHDMIでOKでしたが、1台はHDMIリピーター(スプリッタで代用)を使って3m+5mで塔屋から3Fの計算機ラックへ配線しました。

4Kカメラも自作暗箱に入れ、これは3F計算機室の北向き窓の内側に設置しました。

いずれも暗箱は木製で ピクチャレールに吊り下げて、黒スポンジ素材で窓ガラスに密着させる形にしました。室内の照明が回り込むのを防ぐため一部箱脇の窓を黒紙で覆いました。
また、両箱ともに給排気用遮光ダクトと8cmファン付けて廃熱と結露防止をしました。

で、とりあえず、設置し、プロファイルを作りFOVをプロットしてみました。
まだ、重複(特にS9)や隙間があるので、今後観測方向を調整して隙間無くしたいと思っています。

以下、この状態での各カメラのプロファイルと視野の様子を紹介したいと思います



 説明:
観測機器設置プラン
 ファイルサイズ:  276.98 KB
 閲覧数:  5738 回




 説明:
SDカメラ群
 ファイルサイズ:  314.29 KB
 閲覧数:  5738 回




 説明:
HDカメラ
 ファイルサイズ:  264.55 KB
 閲覧数:  5738 回




 説明:
4Kカメラ
 ファイルサイズ:  260.38 KB
 閲覧数:  5738 回




 説明:
暫定配置時の100km高度視野
 ファイルサイズ:  699.06 KB
 閲覧数:  5738 回




 説明:
8/1-7 間のTokyo8同時観測231流星
 ファイルサイズ:  100.93 KB
 閲覧数:  5719 回





最終編集者 SonotaCo [ Sat Aug 08, 2015 9:08 am ], 編集回数 1 回
トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 8:43 am    記事の件名: TK8_U1 引用付きで返信

U1 は 北向き 4K30p です。 Sony α7s に Sony 28mmF2 で 水平画角度66°ほどです。

比較星は6等星程度まで拾うことができ、4Kのカラーカメラであるにも関わらず低ノイズで検出能力抜群です。

視野下部中央やや右のビルは初台のオペラシティです。現在は3F窓内側の設置ですが、
塔屋北窓への移設も検討中で、そこから新宿の高層ビル群も視野は入れたいと思っています。

カラー4Kで、北関東のTLEが撮影できるのではと期待しています。
とりあえず、今年は稲妻が沢山あって、以下のような感じで撮れています。



 説明:
U1 プロファイル
 ファイルサイズ:  54.01 KB
 閲覧数:  5723 回




 説明:
北向き視野です(1/4縮小)。
数m高い所に設置してもう少し東に振ろうかと思っています
 ファイルサイズ:  89.84 KB
 閲覧数:  5723 回




 説明:
稲妻はこんな感じです
 ファイルサイズ:  156.11 KB
 閲覧数:  5723 回




 説明:

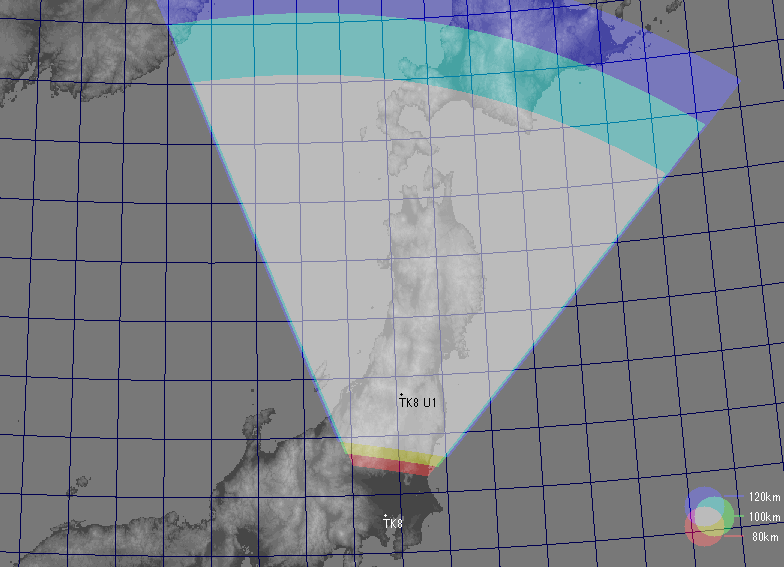

U1の高度別視野(暫定)です
 ファイルサイズ:  65.66 KB
 閲覧数:  5722 回




M20150805_041018_TK8_U1_960.mp4
 説明:
流星の4K非圧縮動画をHDのMP4に圧縮したものです

ダウンロード
 ファイル名:  M20150805_041018_TK8_U1_960.mp4
 ファイルサイズ:  167.05 KB
 ダウンロード回数:  105 回

トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 10:18 am    記事の件名: Tokyo8_P8 引用付きで返信

TK8_P8 西向き HD60p Panasonic DMC-GH3 + NOKTON25mmF0.95 です。
低空のため 比較星が少ないですが、西側のメインカメラです。
TK1 ではSD と HD で同じ視野をカバーしていましたが、TK8 では単独観測になりました。

視野には小田急線世田谷代田付近の10階建のマンションが入っています。



 説明:
プロファイルです
 ファイルサイズ:  76.08 KB
 閲覧数:  5709 回




 説明:
視野はこんな感じです
網入り窓越しなので日中だと網が映ります
 ファイルサイズ:  161.96 KB
 閲覧数:  5709 回




 説明:

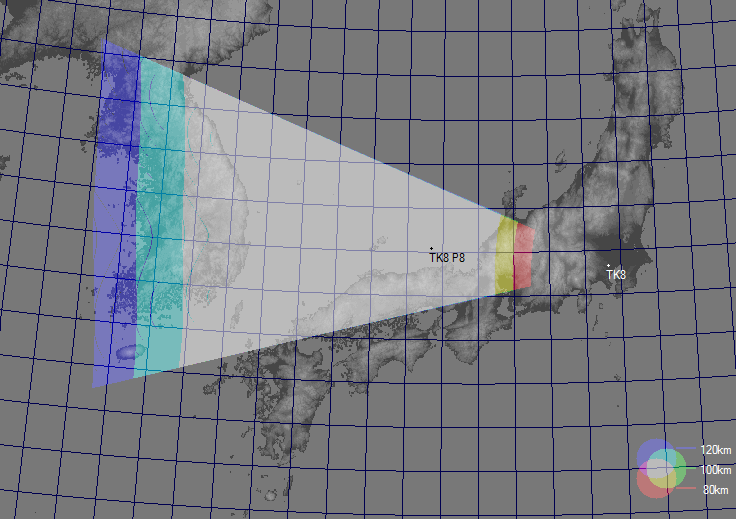

視野です 西日本向けメインカメラになりそうです
 ファイルサイズ:  81.64 KB
 閲覧数:  5709 回




M20150805_220000740_TK8_P8.mp4
 説明:
mp4動画です
透明度が高い夜が待ち遠しいです

ダウンロード
 ファイル名:  M20150805_220000740_TK8_P8.mp4
 ファイルサイズ:  468.62 KB
 ダウンロード回数:  100 回

トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 10:33 am    記事の件名: Tokyo8_P9 引用付きで返信

北西向き HD60pです。
P8 と同じく DMC-GH3 + 25mmF0.95 ですが、ハラメーターが若干違うのが気になります。
購入時期が1年程違うのですが、両者ともに低空狙いで未だ比較星が十分ではないためだすうと思います。
視野はもう少し下げて町並みをいれようかと思っていますが、このカメラはペントハウスの最上部なので、調整が大変です。
北陸のTLEなど期待しているカメラです。



 説明:
北西向き低空視野
 ファイルサイズ:  222.56 KB
 閲覧数:  5702 回




 説明:
プロファイルです
 ファイルサイズ:  73.88 KB
 閲覧数:  5702 回




 説明:

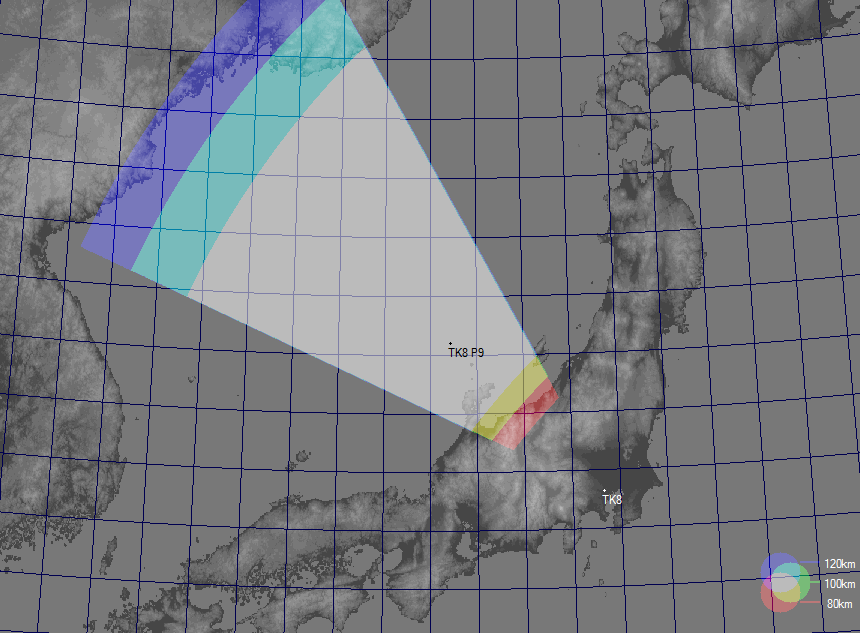

流星高度の観測エリアです
 ファイルサイズ:  105.82 KB
 閲覧数:  5702 回




M20150806_024653_TK8_P9.mp4
 説明:
サンプルHD mp4圧縮動画です

ダウンロード
 ファイル名:  M20150806_024653_TK8_P9.mp4
 ファイルサイズ:  1.68 MB
 ダウンロード回数:  88 回



最終編集者 SonotaCo [ Sat Aug 08, 2015 12:20 pm ], 編集回数 1 回
トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:06 pm    記事の件名: Tokyo8_S4 引用付きで返信

北東向き WAT100N+6mmです


 説明:
 ファイルサイズ:  85.93 KB
 閲覧数:  5692 回




 説明:
渋谷から港区方向です。
東京タワーは教会の尖塔の陰です
 ファイルサイズ:  23.1 KB
 閲覧数:  5692 回




 説明:
 ファイルサイズ:  164.4 KB
 閲覧数:  5690 回




27回東京湾大華火祭.wmv
 説明:
東京湾の花火はビルの向こうでした

ダウンロード
 ファイル名:  27回東京湾大華火祭.wmv
 ファイルサイズ:  1.29 MB
 ダウンロード回数:  100 回



最終編集者 SonotaCo [ Sun Aug 09, 2015 7:12 am ], 編集回数 2 回
トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:11 pm    記事の件名: Tokyo8_S5 引用付きで返信

南東向き WAT100N+6mmです


 説明:
 ファイルサイズ:  75.95 KB
 閲覧数:  5685 回




 説明:
近くに目立つ建物はないのですが、
快晴夜に どこまで見えるのか楽しみです
 ファイルサイズ:  18.87 KB
 閲覧数:  5685 回




 説明:
 ファイルサイズ:  145.4 KB
 閲覧数:  5682 回





最終編集者 SonotaCo [ Sat Aug 08, 2015 12:21 pm ], 編集回数 1 回
トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:16 pm    記事の件名: TK8_S6 引用付きで返信

南向き 6mmレンズです

冬もしかするとこのカメラで カノープスが見えるかも と期待しています



 説明:
 ファイルサイズ:  73.38 KB
 閲覧数:  5677 回




 説明:
中央は三軒茶屋のキャロットタワーです
 ファイルサイズ:  25.14 KB
 閲覧数:  5677 回




 説明:
 ファイルサイズ:  21.27 KB
 閲覧数:  5677 回




 説明:
 ファイルサイズ:  195.25 KB
 閲覧数:  5675 回




 説明:
Canopus は見えるか?
 ファイルサイズ:  80.31 KB
 閲覧数:  5620 回





最終編集者 SonotaCo [ Sun Aug 09, 2015 7:22 am ], 編集回数 2 回
トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:19 pm    記事の件名: Tokyo8_S7 引用付きで返信

南西向き 8mmレンズです


 説明:
 ファイルサイズ:  144.12 KB
 閲覧数:  5671 回




 説明:
 ファイルサイズ:  176.54 KB
 閲覧数:  5671 回




 説明:
 ファイルサイズ:  23.85 KB
 閲覧数:  5671 回



トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:23 pm    記事の件名: Tokyo8_S9 引用付きで返信

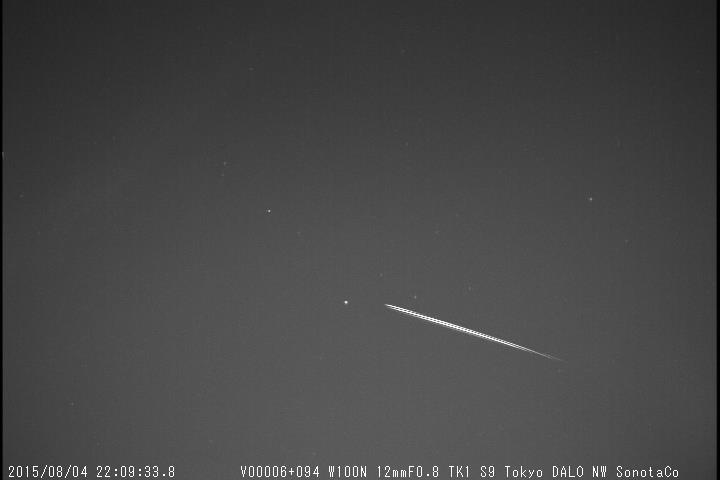

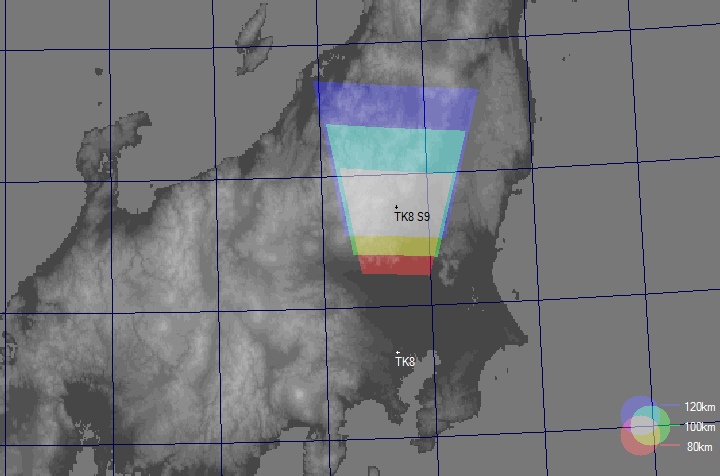

高仰角向け 12mmレンズです
現在は北に向いていますが、屋外のハウジンクに入れて北西高仰角を狙う予定です



 説明:
 ファイルサイズ:  288.37 KB
 閲覧数:  5664 回




 説明:
 ファイルサイズ:  48.25 KB
 閲覧数:  5664 回




 説明:
 ファイルサイズ:  15.97 KB
 閲覧数:  5664 回



トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:25 pm    記事の件名: Tokyo8_SZ 引用付きで返信

東側の天頂方向むけ 3.8mmレンズです


 説明:
 ファイルサイズ:  173.06 KB
 閲覧数:  5659 回




 説明:
 ファイルサイズ:  55.23 KB
 閲覧数:  5659 回




 説明:
 ファイルサイズ:  15.89 KB
 閲覧数:  5659 回



トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:27 pm    記事の件名: Tokyo8_G8 引用付きで返信

西側高仰角向け 分光カメラ WAT902SM + 6mmF0.8 + 500lpm grating です


 説明:
 ファイルサイズ:  193.81 KB
 閲覧数:  5657 回




 説明:
 ファイルサイズ:  54.8 KB
 閲覧数:  5656 回




 説明:
 ファイルサイズ:  20.97 KB
 閲覧数:  5656 回



トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Sat Aug 08, 2015 12:36 pm    記事の件名: SDカメラのサンプル動画 引用付きで返信

S4,S5,S6,S7,S9,SZ,G8 7カメラのサンプルをつなげた動画です。
スーパーインポーズ中の DALO は Daizawa Atmospheric luminescence Observatory の略のつもりです Wink



TK8_S4S5S6S7S9SZG8.wmv
 説明:
7カメラ9クリップの結合動画です

ダウンロード
 ファイル名:  TK8_S4S5S6S7S9SZG8.wmv
 ファイルサイズ:  3.37 MB
 ダウンロード回数:  199 回

トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
SonotaCo
Site Admin


登録日: 2004.08.07
記事: 9680
所在地: 139.66E 35.65N

記事日時: Mon Aug 10, 2015 7:55 am    記事の件名: カメラ方向調整中 引用付きで返信

すこし SDカメラの方向を調整しました。


 説明:
S9 は設置場所の変更を考えようと思います。他はもう少しです。
 ファイルサイズ:  244.9 KB
 閲覧数:  5600 回




 説明:
8/10-11 S9を外に出しました 微妙な調整はもう数夜かかりそうです
 ファイルサイズ:  241.12 KB
 閲覧数:  5520 回




 説明:
だんだん当初のイメージに近付いてきました
 ファイルサイズ:  248.78 KB
 閲覧数:  5466 回




 説明:

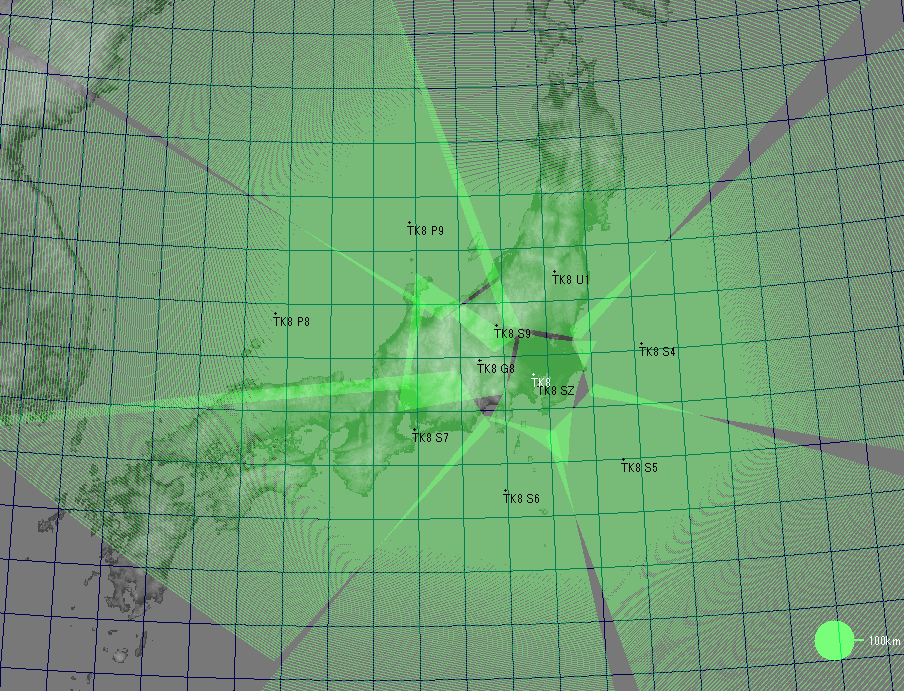

ようやくほぼ計画通りの視野になりました。高度によって少し隙間がありますが当面これでいこうと思います
 ファイルサイズ:  220.8 KB
 閲覧数:  5452 回





最終編集者 SonotaCo [ Sat Aug 15, 2015 8:32 pm ], 編集回数 3 回
トップに戻る
ユーザーのプロフィールを表示   投稿者のウェブサイトに移動
上田昌良



登録日: 2005.02.07
記事: 2349
所在地: 大阪府

記事日時: Mon Aug 10, 2015 11:35 am    記事の件名: Tokyo8での観測開始おめでとうございます 引用付きで返信

SonotaCoさん、新しい場所で撮影を始められましたことおめでとうございます。
完璧なカメラの設置で、すべてがすばらしいですね。かならずや成果があると思います。
トップに戻る
ユーザーのプロフィールを表示
前田



登録日: 2004.09.01
記事: 1742
所在地: Miyazai JAPAN (E131.4, N31.8)

記事日時: Wed Aug 12, 2015 11:01 am    記事の件名: すばらしいですね 引用付きで返信

前田です。
観測を中心に考えて、引っ越されたようにも見えますね。すごいです。
デジカメをハウジングに入れて、外に出すのはやはり難しいですかね。
いろいろ参考になります。
