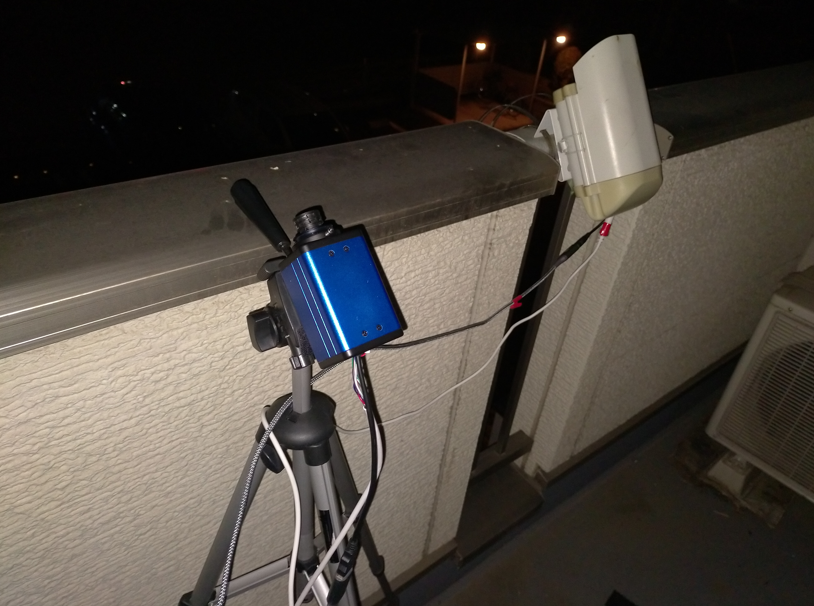

杉本さくら · 2026-01-25 182625.png

体調不良でしばらくお休みしていましたが2024年後半から細々と活動再開していました。
WAT-3200カメラのノイズリダクションが気に入らずIPカメラを試して来ています。
イメージセンサーIMX462, IMX482, SC2210, IMX662, IMX664と使ってきてDSP(デジタルシグナルプロセッサ)がきちんとしているボードカメラ製品K662C6SとK664D5のUVCカメラ設定で安定して観測できるようになりました。
まだ課題はありますが、K664D5とM16-4mmF1.0レンズの組み合わせで定常観測に入れそうです。
これら２台のボードカメラで遭遇した主な課題は下記のものです。
・別売カメラ躯体(Housing Shell)の加工精度不良で固定ネジを普通に締めて固定すると基盤と合わせてイメージセンサーがたわんだ、ネジを緩めた
・別売M16-C/CSマウント変換アダプターの加工精度不良でレンズがグラグラだったのをC/CSマウント側のネジ込みが深い別アダプターとヘリコイドグリースの組み合わせで何とか
・K662C6Sとi5-10210のノートPCのコンビは20fpsは大丈夫でも30fpsではコマ落ちが出ました。K664D5はi7-8700のデスクトップPCに外付けRaid0のSSDで取り込んでいます
・K662C6SはK664D5より若干暗い星が写りますがノイズが増えています。比較星は同じように取れるものの月光でノイズが顕著に乗る気がしてK664D5をメインにしました
今のところUFO AnalyzerのMcsvファイル作成まで出来ているように思います。
残る課題はボードカメラ側設定でオーバーレイ表示されてしまっている余計な表示の消去ではあります。
栃木県中部から南向き１台でひっそりと活動しようとしている報告でした。

SonotaCo

とても貴重なレポートありがとうございます。

杉本さくら

すみません、返信の方法を十分理解していません。

sonotacoさん

お尋ねいただきありがとうございます。
>基本的な話ですが、これらは USB接続でUVCカメラとして認識させてUFOCaptureで検出しているという使い方でしょうか。
-> はい、IMX462, SC2210, IMX662, IMX664はUFO CaptureでUSBを介して取り込んでいます。
IMX482はZWO ASI 482MCの製品でUSBを介して付属のキャプチャーアプリを使用しています。

>キャプチャサンプルや解像度のフレームレートの実例が知りたく思っています。
-> キャプチャサンプルはUFO Captureで生成される４つのファイルセットを何らかの方法でご提供すればよろしいでしょうか。ZWO ASI 482MCはAVIだけです。
解像度はIMX664の2688x1520以外、1920x1080で取り込んでいます。
フレームレートはDSPの性能が関係しますが、IMX462:10fps, ZWO ASI 482MC:20fps, SC2210:2.5fps, IMX662:30 or 60fps・通常30fpsで使用, IMX664:30fpsです。

>これらのカメラの場合一度圧縮されているかもと思うのですが、どうでしょうか。
-> 圧縮されているように思うのですが正直深く考えていません。
しかしながら、SC2210のカメラは圧縮以外に改編が加えられているように見ます。別途保有していますATOM CAM2に似た質感の画像でノイズリダクションはWAT-3200のように時間軸方向にも掛かっているようです。
他は自然に見えます。

SonotaCo

回答ありがとうございます。フォーラムが使いにくくてすみません。

杉本さくら

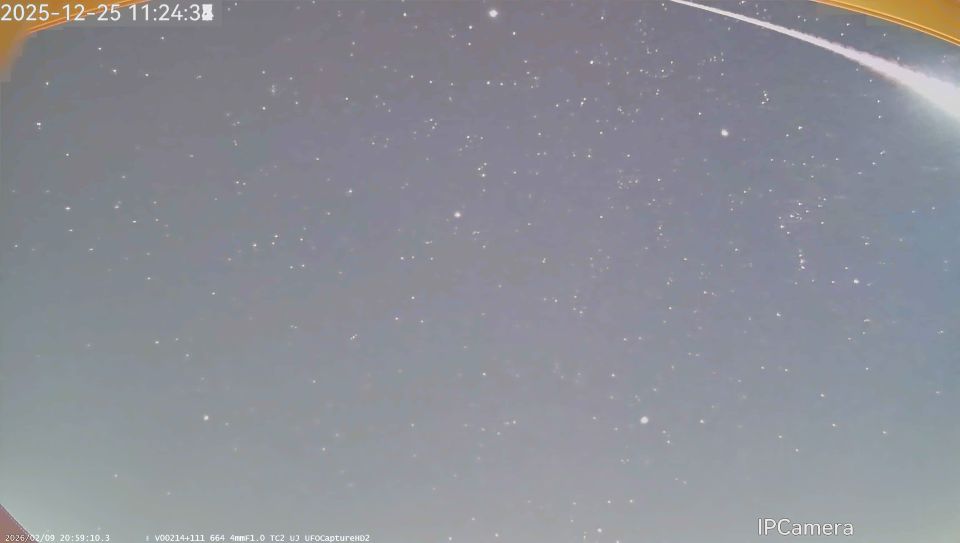

頑張って昨日2月9日のデータを準備、処理してみたのですが、Video Proc Converterで静止画にバラスとなぜか10fps。これならIMX662の方がフレームレートが出ていたのですが、今回のIMX664ではコマ落ちしていないように見えます。
そして、2月8日の観測では更になぜか12fps。深く考えることをやめてアップロードします。
左上と右下のオーバーレイは消せてないのでご容赦ください。

カメラ：K664D5
購入ショップリンク：https://ja.aliexpress.com/store/911705087?spm=a2g0o.detail.0.0.6d97eBxzeBxzD3
イメージセンサー：IMX664
DSP：Hi3516DV500
レンズ：M16マウント-4mmF1.0
取り込み：カメラのUVC設定でUSBからi7-8700(3.2GHz)のデスクトップPCに取り込み
フレームレート(UFO Capture取り込み時設定)：30fps
解像度(UFO Capture取り込み時設定)：2688x1520

UFO Analyzerで処理できるようになったと思うのですが、Mcsvファイルはまだ流星以外の解析データが混じっているような感触で中身を確認中です。
IMX462とSC2210は明日以降にさせてください。全く気に入っていないのですけれども。
どうぞよろしくお願いいたします。

SonotaCo · 日時: Wed Feb 11, 2026 6:38 am 記事の件名:

サンプル掲載ありがとうございます。
詳細なデータで、とても分かりやすく、大変参考になりました。
UA4での恒星リンクも良い精度でできていると思います。
見事な火球を捉えられていて、なんか全体として素晴らしいです。

で、動画をみた感じでは、元データは12(11?)fps のようです。
圧縮はもしかしたら動画はYUY2かNV12などの輝度情報非圧縮のピクセルプォーマットで転送されていて、他のHDMIインタフェースと同様のいわゆる非圧縮動画入力になっている可能性もあるかもしなれいのですが、やはり残像があるようにも見えます。
この火球は途中綺麗な赤い尾を引いていたので、ちょっとにわかに分かりません。
もし、このカメラで暗い流星がとれたらまた動画を見せてください。圧縮を見極めたいです。
フレームレートが落ちるのはDSPの処理能力やUSB接続の帯域が原因で、解像度との関係決まっていると思います。
UFOCaptureのフレームレートの設定は動画の実力に合わせて12fpsとするのが良いと思います。
フレームレートが低いので、動かない背景がとても明るく映っていて(その分流星のコントラストは下がり暗い流星の検出で難しくなるのですが)、とにかく沢山の恒星が移りリンクはうまくいっていると思います。

ともあれ、USB接続可能な場合(カメラとPCが近い場合)での火球観測には良い選択肢と思いました。

杉本さくら

ご教授ありがとうございます。
次回からフレームレート設定を変更しようと思います。
まだ真剣に探していないのですが、適切なカメラ制御アプリを見つけることができれば余計なオーバーレイ表示を消すだけでなく、フレームレートを変更できる可能性もあるやもしれません。

なお、2/9 17:30~2/10 6:00の稼働でキャッチした流星は80個程度でした。
ゴミのようなものなどを捨てて50個程度をMcsvファイルに残そうとしています。
一番暗いものはUFO Analyzerで3.8等の見積もりになっています。
しょぼいです。
何等くらいの暗さの流星を期待されて得いますか？
レンズを変えればもちろん暗いものも撮れますけれども。
2等くらいのもならすぐ準備できます。

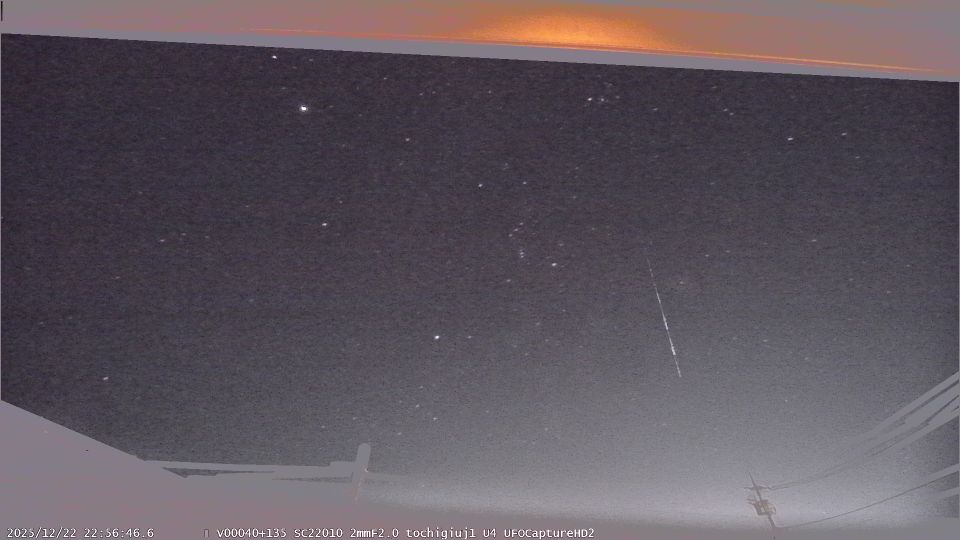

次いで、個人的評価が芳しくないカメラです。
カメラ：ELP低照度(0.0001lux)USBカメラ高速1080P@30fps
イメージセンサー：SC2210
DSP：不明
レンズ：M12マウント-不明ながら2mmF2程度, Format 1/1.8
取り込み：カメラのUSB出力からi7-8700(3.2GHz)のデスクトップPCに取り込み
フレームレート(UFO Capture取り込み時設定)：30fps
解像度(UFO Capture取り込み時設定)：1920x1080

杉本さくら

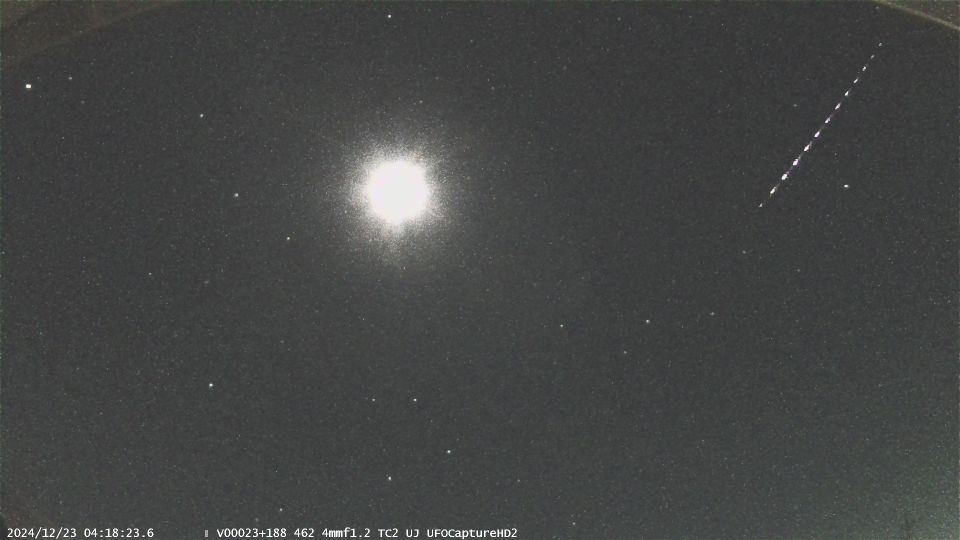

更に、失敗事例です。

カメラ：スターライトcmos imx462
イメージセンサー：IMX462
DSP：不明
レンズ：CSマウント-4mmF1.2, Format 1/2.8
取り込み：カメラのUSB出力からi7-8700(3.2GHz)のデスクトップPCに取り込み
フレームレート(UFO Capture取り込み時設定)：30fps
解像度(UFO Capture取り込み時設定)：1920x1080

宣伝文句では90fpsの表示があったので購入しました。
しかし実力は7~10fps。
後日ショップの表示が10fpsに代わっていました。

IMX662カメラは今再度回しています。
予報に反して天候は不安定です。
明日以降にアップするようにします。

SonotaCo

サンプルありがとうございます。もうサンプルは十分です。
どうやらボード内でH264かH265圧縮されていて、これをUSB経由のUVCインタフースにするどこかで復号して入力されているように思いました。

フレームレートを上げることができれば流星観測にはとても有効です。動く対象なので、フレームレートが高いほど背景とのコントラストが上がり検出しやすくなります。制御ソフトを探すというのは大変そうですが、できたら凄いと思います。

等級については、圧縮カメラでは残像の影響があるので要検討です。現在私の方でもIPカメラでの実験を進めていますが、同じ流星を非圧縮と圧縮で比べると圧縮されたものは数等級明るく計算される場合があるようで、もう少し調査をつづけようと思っています。

失敗の記録は貴重だと思います。多くの人の参考になると思います。
------
等級の話しの訂正です。
ブロックノイズや残像の話しの前に、fpsが低いカメラでは移動物体は暗く映るというのが基本でした。実際同一流星をミラーレスとIPカメラで比較すると1等程度暗く計算されるようです。理論値は2.5logLなのでシャッタースピードが倍違うと0.75等の差になるでしょうか....

杉本さくら

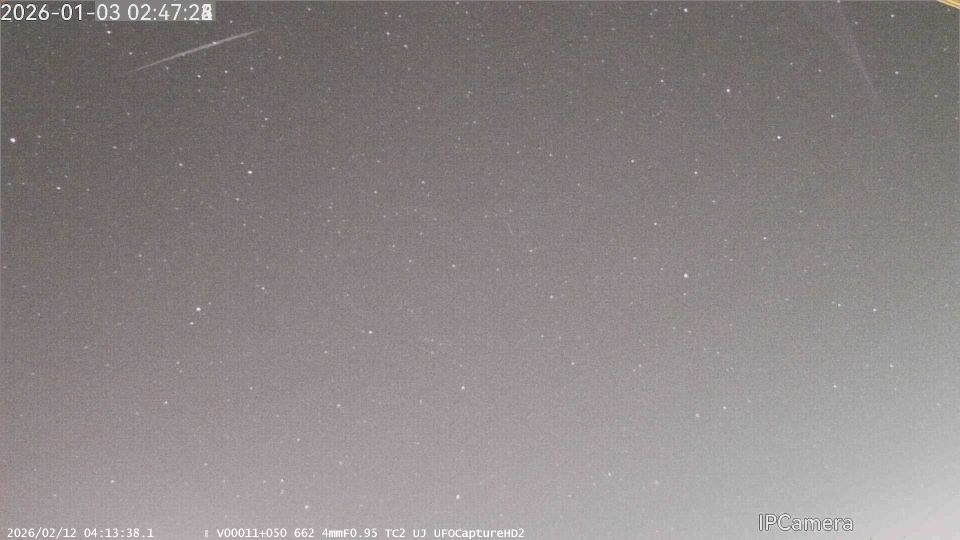

ちょっと傾向の違う最後のものです。

カメラ：K662C6S
購入ショップリンク：https://ja.aliexpress.com/store/911705087?spm=a2g0o.detail.0.0.6d97eBxzeBxzD3
イメージセンサー：IMX662
DSP：Hi3516CV610
レンズ：M16マウント-4mmF0.95, 1/2.8 Format
取り込み：カメラのUVC設定でUSBからi7-8700(3.2GHz)のデスクトップPCに取り込み
フレームレート(UFO Capture取り込み時設定)：30fps
解像度(UFO Capture取り込み時設定)：1920x1080

この１か月少しの経験則ですが、
フレームレートが高くより暗い星まで見えるIMX662のカメラに比べて、最微星は少し落ちるもののフレームレートが遅くノイズの少ないIMX664カメラの方が、同じ設定のUFO Captureではより効率よくキャプチャーでき、総流星数はおよそ3~4倍。という感じです。

今回、ノートPCで使用中だったのでRaid0のSSDが使えず、デスクトップの内臓SSDに記録すると30fpsは出ませんでした。
しかも雲にやられて選ばざるを得なかった流星には短痕が出ているようではあります。
昨夜の観測のフレームレートが25fps程度であったことで、664のカメラでフレームレートが10fps少しであることは取り込み側の問題なのだと思いました。
経験則ばかりで技術的な考察ができないことはご容赦ください。

次は、キャプチャ条件だけでなくカメラ出力条件も変更できるフリーアプリを探して見ようと思います。「AMCap」試用版はオーバーレイはコントロールできずとも、カメラプロパティはコントロールできそうではあります。最も、その意義は低く、IMX662カメラのフレームレートを落としてみるくらいしかできませんが。

前田 · 日時: Thu Feb 12, 2026 9:46 pm 記事の件名:

前田です。

杉本さん、少々内容的について行けていないのですが、わかる部分は、興味深く拝聴しています。

ところで、先にUFOAnalyzerのスクリーンショットが有りましたが、
LevH:255,　LevL:819となっていて、LevLの方が大きくなっています。これだと、光度の見積もりは、できていないのではないですか？？

米口 一彦 · 日時: Fri Feb 13, 2026 3:20 pm 記事の件名:

横からすみません。
私にはわからない言葉が飛び交っていますが、大変興味深く読ませていただいています。

質問が２つあります。
杉本さんのIMX664の動画を見ると、カラーでも感度が良さそうに見えます。
IMX385やIMX327のカラーは感度的に使えない感じですが、IMX664のカラーの感度はそれらやα7sと比べてどうなのでしょうか？
もう一つ素人の質問で恐縮ですが、IMX327の代わりにそのままIMX664を使うことはできないのでしょうか。
それができるならケーブル、電源やハウジング、キャプチャー機材は今のを使って、カメラ部だけ変えればいいのかなと思ったのですが。。。
ネットでIMX664やK664D5の仕様を見てもそのあたりがよくわかりません。教えていただけるとありがたいです。

杉本さくら · 2026-02-11 223701.png

前田さん、SonotaCoさん

光度見積もりについてアドバイス、コメントいただきありがとうございます。
LevLだけでなくmagLも逆転していて強制的にLevLを調整してもAnalyze C allをすると元の感じに戻ってしまいます。光度見積もりは明るいものは明るく見積もられています。しかしながら、４等級またはもっと暗そうなものでも見積もりは3等台しか出ません。これが残像の効果なのかもと思って見ています。
今、暗い流星は欲しいながらも、キャプチャ数が昨夜も80個を超えてもっと減らしたいと思っています。
UFO Captureの条件を再検討しようと思います。ノートPCで打ち込んだダミー画面ですが、今のIMX664のUFO Captureの設定を貼り付けます。

米口さん
IMX327のカメラは持っていないので正確なコメントはできません。情報提供だけでご容赦ください。
１つ目、同じ視野のF1.0のM16マウントレンズでは最微光星が8~9等になるのではないかと期待しています。藤原さんのα7の85mmF1.2レンズや24mmF1.4レンズの画像を拝見する限りの印象では、α7がやや有利なのではないかと受け止めています。今のところフレームレートもα7が有利です。
ただし、コストは・・・IMX664が有利だと思います。
8mmF1.0レンズを購入しようとしています。他のレンズ達の2倍の価格で￥2,000。

２つ目のお尋ねはボード毎の交換という意味かと思います。
K664D5については、
・電源はPOEとDC12Vが選択できます。POEはハブが必要かと思いDC12Vを選びました。
・画素数が200万から400万画素に増えますので情報量は増えます。
・USB出力にするにはモード切替が必要でした。それとなく頼んだら販売店がやってくれました。

ここ数日、DC12Vのコネクター横にぴょっこり出ているLANの接続端子を眺め、UVC設定をやめてLAN接続でフレームレートを向上できないか考えているところではあります。

どうぞよろしくお願いいたします。

前田 · 日時: Fri Feb 13, 2026 10:10 pm 記事の件名:

杉本さんへ
前田です。
なるほど、magLも逆転すると、測定できるのですね。
ありがとうございます。

流星はカスみたいな像でも、同時になると貴重なので、多くて困ることは
ないと思います。ただし、経路長が３フレームしかなかったりすると、確かにほぼ使えないので、無視するのもありかもしれません。15fpsなどになると、そのような低フレーム数の流星も増えるということですね。

これからも試行錯誤、楽しみにしています。
