2014/1時点でUFOCaptureで利用可能なキャプチャインタフェース機器情報を記録しておきます。
SDはNTSCの720x480/29.97fps, HDは1920x1080/59.94iまたは60iを想定しています。
UFOシリーズのソフトウェアそのものはWindows Xp,Vista,7,8, 32/64bit, home/pro/ultimateなど全てのWindows上動作可能です。
OSの言語は日本語版と英語版で確認していますが他の言語では(システムフォントによって)表示が見難くなる場合があります。
()内の@YDCは参考までの本日のヨドバシドットコム価格です。


SD-NTSC USB2.0
Buffalo PC-SDVD/U2G Xp, Vista, Win7(32/64), Win8(32/64) 720x480/29.97 i (\2320 から \4500まで店や日によって色々)
IOdata GV-USB2 Xp, Vista, Win7(32/64), Win8(32/64) 720x480/29.97 i (\3880@YDC)

この両者はUSB3.0端子でもOK

注意!! Win7 64bit版では 少なくとも一方USB3.0に刺せば、GV-USB2 と PC-SDVD/U2Gの組み合わせおよび、PC-SDVD/U2G 2台の同時動作OK なケースが確認されたが、
Win7 32bit版では同時動作しなかった
(USB2.0に両者を刺すこと、3つ以上のUSB接続は推奨されない (未確認))

PCIExpressバス用 IEEE1394インタフェース(全OS OK)
玄人志向 IEEE1394-PCIE IEEE1394a-PCIexpress x1 TI XIO2200チップ(1台のPC上で複数同時動作可能) (\3620@YDC) <- 複数/PC ならお薦め
エアリア SD-PEFWV2 IEEE1394a-PCIexpress x1 VIA VT6303チップ(1台のPC上で複数同時動作は不可) (\2180@YDC)
PCIバス用 IEEE1394インタフェース(全OS OK)
センチュリー CIF-FW4P3 IEEE1394-PCIバス TI TSB43AB22Aチップ(他のIEEE1394と同時動作可能)

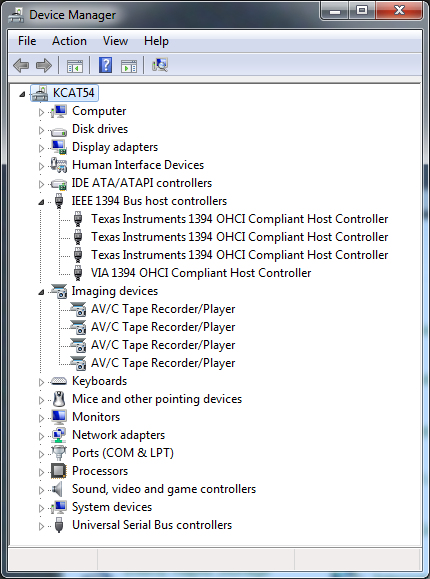

この他、マザーボード内臓のものなども利用可能。同時動作可能性は同じで使用しているチップによる。TIは複数の他と同時動作OK、チップの種類はWindowsのデバイスマネージャのIEEE1394の情報で知ることができる。

SD NTSC/PAL IEEE1394 (全OS OK)
Canopus ADVC55(MAC2 安価のMAC用でOK) (\16800@YDC) <- 複数/PC ならお薦め

HD PCIExpress (BMDは Windows 7,8の64bit版のみ公式サポート, 32bit版でも殆どは動作可能)
BlackMagicDesign DeckLink MiniRecorder (HD-SDI & HDMI)(\15980@YDC) <- デスクトップPCでHDをやる場合にお薦め
BlackMagicDesign DeckLink PCI (HD-SDI)(\30000位)
BlackMagicDesign Intensity Pro (HDMI) (\21980@YDC)
SKYHD CaptureX HDMI 2048x1080p/60fps ---- 59.97p OK!! (PCIex x4, 30000@YDC)

HD USB3.0 (USB3.0のインタフェースチップに相性問題がある。 Renesas製またはIntel H77, B75 など最近のCPUチップセット内臓などのUSB3.0 はOK
BlackMagicDesign UltraStudio SDI (HD-SDI) (\30000位)
BlackMagicDesign Intensity Shuttle (HDMI) (\21980@YDC)

HD Thunderbolt
BlackMagicDesign UltraStudio mini recorder (HD-SDI & HDMI) (\15000位)

1台のPC上で複数の同時キャプチャをやる場合の注意点
1) CPU は SD は 1キャプチャ当たり1.8GHz以上の1ロジカルプロセッサ(lp)必要、HDは1キャプチャ当たり4lp必要
例えば
2core HTの(4lp)の2GHz プロセッサなら SD 4ch, または HD 1chを処理できる
i7-3770s (4core HT=8lp, 3.1-3.9GHz) なら SD 4ch と HD 1ch を同時処理できる
2) ストレージには SDで 20MB/s, HDで非圧縮の場合200MB/s 程度の連続書き込み速度が必要
HDDの場合、SDでも1カメラあたり1台の物理的なHDDが必要(シークタイムの問題があるので同一HDD内の別ドライブは不可)
HDでHuffyuvなどの可逆圧縮の利用が可能で、この場合にはCPU負荷は増えるが転送速度は50MB/sでOK
3) 同一のキャプチャデバイスはTIチップのIEEE1394接続のみ複数同時動作可能。
4) IEEE1394はSD1カメラにつき1つのインタフェースチップが必要(同一のインタフェースチップに繋がるデイジーチェーン接続では同時動作しない)。
5) TIのXIO2200を用いるIEEE1394インタフェースは1PCに複数接続して同時動作可能
6) VIAのVT6303チップを用いるIEEE1394インタフェースは1システムに1台でしか動かない。XIO2200を3台とVT6303を1台の計4台は同時動作OK
------
多数キプチャを実験しているのですが、いろいろハプニングに遭遇しています。
-- 古い Buffalo PC-SDVD-U2 (U2Gの前のモデル)は w7J 32bit では 720x480で動作しますが、w7E 64bit では 640x480 になりうまく動作しません。
-- w7J 32bit で PC-SDVD/U2G と GV-USB2 を同時動作させると どちらか一方しか映像がでません。
-- 4SD, 1HD を i7 の 2.8Ghz x 8lp で動作させると プレビュー無しの監視時で 48%のCPU負荷で、一見楽勝で動きそうでしたか、 チャネル間の映像の間違いや不完全なHD avi の発生など色々不可解なことが起こりました。 どうも これは無理のようなので、もう少し減らして試してみます。

[SonotaCo]

最近のSATA6GbpsのSSDは 転送速度が400MB/sから500MB/s などと非常に高速なものが多くあり、値段もこなれてきています。
HDキャプチャ (1920x1080/60i 非圧縮) は 200GB/sあればOKなので、最新のSSDを使用すればそれ1つでキャプチャ可能になります。
もっとも Huffyuv等のロスレスコーデックを使用すれば50MB/s程でキャプチャ可能なので
これだと最近のHDDなら1台でOKになります。

HDキャプチャは非圧縮だと年間で数100GBから1TB程になります。
SSDの場合、1つのSSDでは容量が足らないため、SSDはキャプチャ時や再生時などに使用して通常は大容量のHDDにバッアップしておくのが良いと思います。

で、SSDですが、SSDだけ高速のものでも マザーボードやインタフェースが古いものの場合などは速度が出ないケースがあり注意が必要です。

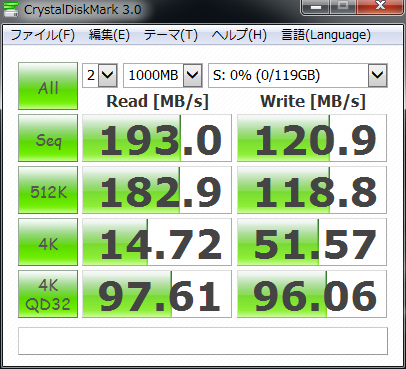

以下は ASUS P7P55D-E という数年前の SATA 6Gbpsが出始めた頃の例ですが、
この 6Gポートに ADATAのSSD SP900 128GB を接続した例です。
このSSDは通常 Read 555MB/s, Write 530MB/s と言われているものですが、なんとこのマザーボードだと writeで120MB/sしか出ませんでした
致し方なく HDD1台とRaid0 (Windows7上のソフト的なスプライトボリューム)を組んで なんとか HD Capture可能な速度にしました。
-----
追記です。

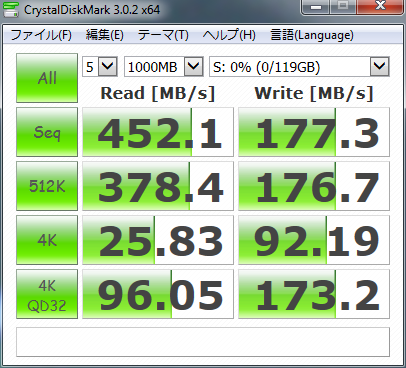

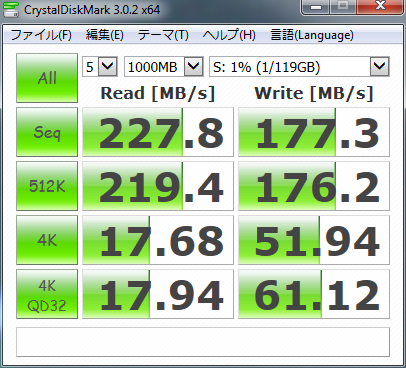

SP900 128MB を 比較的最近(一世代前)の i3770s + B75チップセットの6GbpsSATAで試してみました。 Read は400MB/s以上になったものの、肝心のwriteは 170MB/s 程度でした。
最新のマザーボードでは writeも400MB/s程出るようなので、 SSDを使うなら、やはり最新のチップセットのマザーボードをお薦めします
----
さらに追記です。
ADATAのCP900シリーズはUSB 3.0 で、手持ちの機材では速度が活きないのでHD用としては放棄し、ネットワークストレージに使っていた 東芝 CFD のものと交換することにしました。

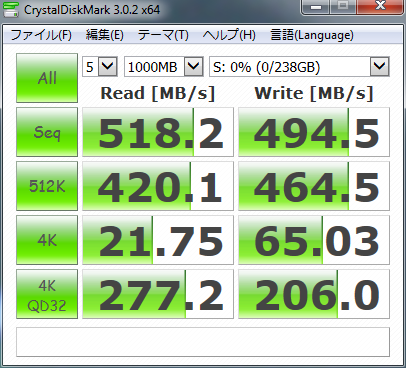

新SSD は 東芝 CFD 256GB(CSSD-S6T256NHG5Q)です。

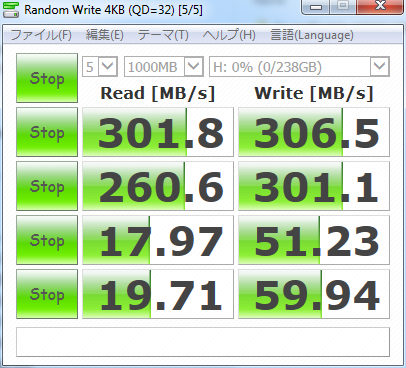

これはやはり爆速です。 SATA6Gだと 500MB/s 近く、USB3.0でも300MB/s 出ました。
SSD はその選択や接続で大きく変わるようです。 現状だと特にSSD選びが重要なようです。

[SonotaCo]

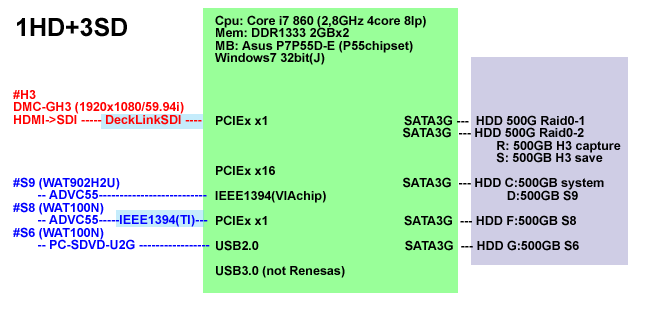

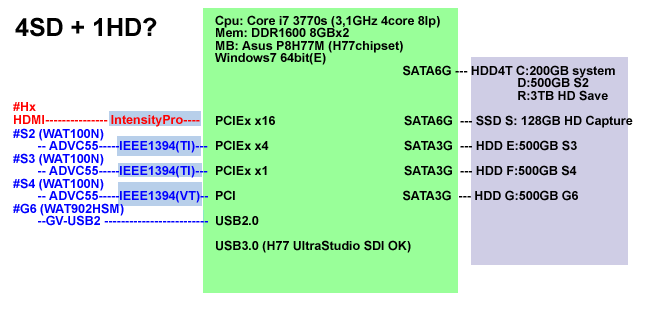

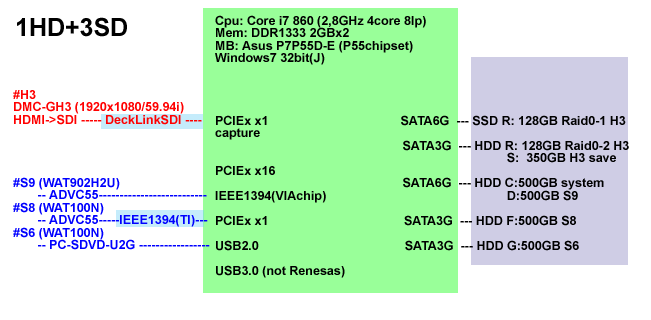

とうわけで、色々あったのですが、Tokyo1は当面 以下の2台のPCで SD 7カメラ,HD1 カメラを運用しようと思います(HDカメラはもう一台追加可能だろうと思っています)

本来システムが入っているHDDとキャプチャ用HDDは分けるべきなのですが、ここでは システムのバックグラウンドで動くプログラムを極力排除することで 同居させています。
(さすがに 複数のキャプチャを1つのHDDで記録するのヘッドシークタイムがあるので無理です)

最新のハードでなくて恐縮ですが、もちろん最新のi7-4xxxxシリーズを使って、Windows8.1 64bit でやれば 同等以上のシステムが組めると思います。
--------------------------

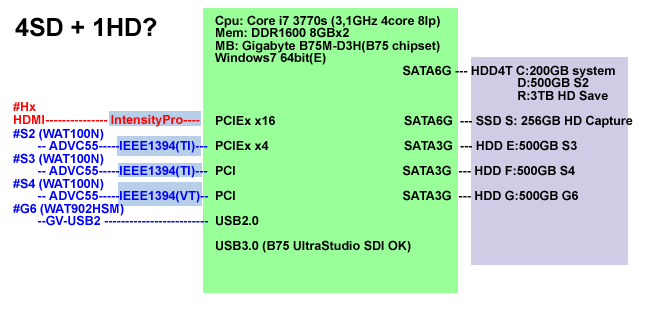

追記です。 さらに以下を変更しました。
#51 SSDとHDDのRaidは無駄なので HDD2台のRaid0にして、高速のキャプチャ用とデスク後半の保存用の2つのボリュームを作ってHD用にした。
#54 低温で起動できなくなるケースが多発したので、マザーボードを Gigabyte の B75M-D3Hに変更した。なんとこれ旧モデル扱いなので6000円台と低価格
マザーボードがPCIexバスが少なくPCIバスが2本あるため、IEEE1394インタフェースを
玄人志向 IEEE1394-PCIe (PCIexprees用) から センチュリーCIF-FW4P3 (PCI用) に変更
どちらも TI チップで他との同時動作可能
#54のSSDにCFD(東芝) CSSD-S6T256NHG5Q 256GBにし6G SATAホートに接続し、およそ500GB/s の速度になった
------------------------
さらに追記です
4映像までであれば HDが入ってても 処理能力さえ十分ならOKでしたが、
1台のPCで 5映像以上の同時キャプチャは Windowsの DirectShow のビデオハンドリングが混乱するようでで、どうもうまく動かないようです。

[SonotaCo]

新しくキャプチャPCを作ったときにやるべきことをメモしておきます。

1) UFOCapureV2 または UFOCaptureHD2 をキャプチャ数だけ別ディレトリに配置して、1つで レジストレーションを済ませる
2)キャプチャディレクトリを物理的に別々のドライブにキャプチャ数だけ作成し、SDなら35MB/s, HDなら200MB/s以上の連続転送速度があることを確認しておく
3) キャプチャデバイスを必要台数接続してその同時動作を確認する

4) システムがスリープに入らないように設定する
5)システムの電源の詳細な設定でHDDが自動的に電源断にならないように設定する(W7ではデフォルトで20分に設定されている)
6)デフラグツールを起動してデブラグのスケジュールを観測時間外(12:00など)に設定する(W7ではデフォルトで深夜にデフラグするように設定されている)
7)Windows update をやめるか通知するがダウンロードは手動でやるモードに設定する
8 )キャプチャ先ドライブがindex作成の範囲になっていないことを確認し、さらに各ドライブのプロパティで内容にインデックスを付けるというチェックボックスをオフにする
9)キャプチャ先ドライブはごみ箱を使用しないように設定する

10) BiosのAPM設定で適当な時間に毎日自動power ONするように設定する
11) control userpasswords2 で自動ログオンするように設定する
12) NightSchedular で各キャプチャがその開始時刻の数分前までに起動するように設定し、日の出ごろにshutdownするように設定する
13) システムのUAC をオフにして NightSchedularの自動起動を可能にする
14) NightSchedular を システムのスタートアップに登録して Power On 時に起動するようにしておく
15) 日付の時刻の設定とレジストリエディタで 10分置きに Nictと時刻同期するように設定する
15-2) コントロールパネル システムツール コンピュータの管理 サービスで Windows Time サービスを 手動起動から 自動(遅延)起動に変更する

16) 各UFOCaptureで NF640x480.ufi をロードした上で 解像度とBBF設定、profile を正しく設定し、areaマスク、感度なども設定してキャプチャテストをする
17) ライブ中継する場合にはFTP設定をして動作確認する

18 ) UA2で各キャプチャディレクトリが分析可能にする

19) 関係する全PCを 同一Windowsの ワークグループに入れる
20) キャプチャディレクトリの共有設定をして、ワークグループに公開する
21) インタネット接続用PCの"コンヒュータ"に全キャプチャディレクトリをネットワークの場所を追加で追加する
22) インタネット接続用PC上のUA2に21)で追加した全ネットワークの場所(キャプチャディレクトリ)をaddする

23)一夜キャプチャしてみて、翌日各キャプチャ用PCて分析し、これを22)のUA2で読み、まとめてMCSV出力できるかどうか確認する

...... なんとも 普通の人では出来ない と感じる程 色々やることがありますね。
でもこれを皆さんがやってくださっていることが歴史的な観測成果に繋がっていると思います

[SonotaCo]

SSDが速度が出ないマシンにSSDを置いておくのは勿体ないので、SSDを外し

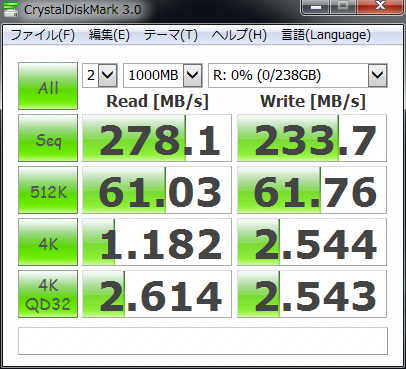

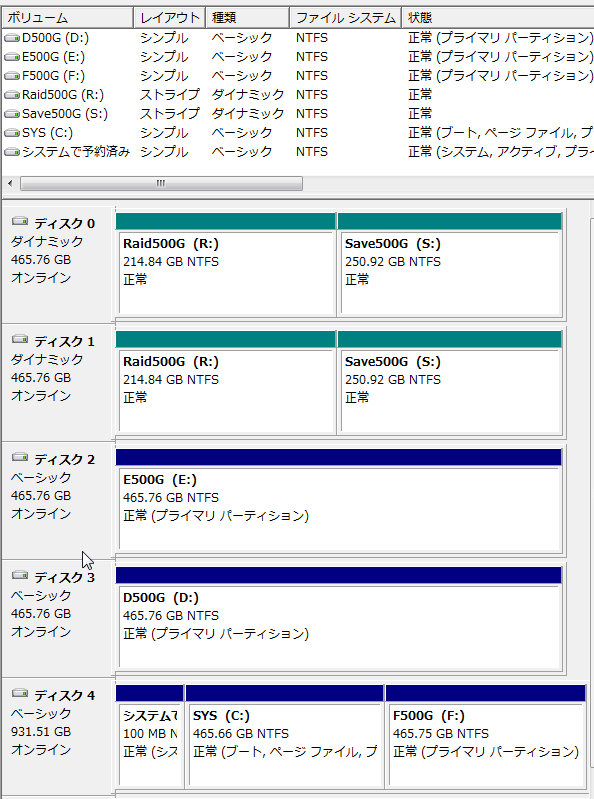

500GBのHDD2台でRaid0を組むことにしました。
HDDは外周と内周で回転速度が倍違います。

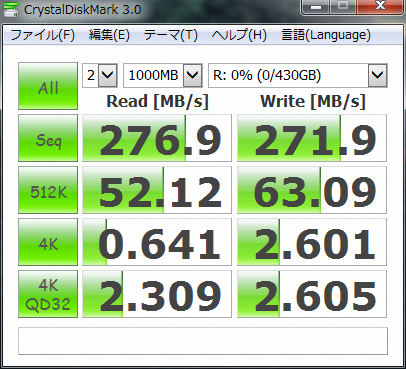

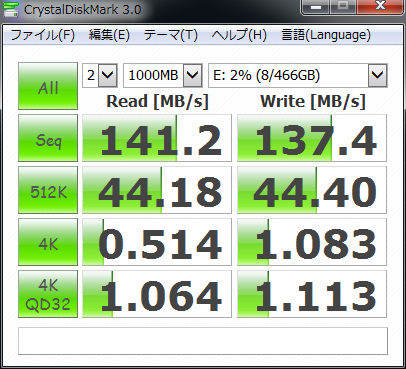

このため、速度にあまり余裕のない場合には、外半分をキャプチャ用にして、内半分を保存用にすれば 良いのではないかと思い、500G 2台に 2つのRaid 0ボリュームを作って、速度を計ってみました。

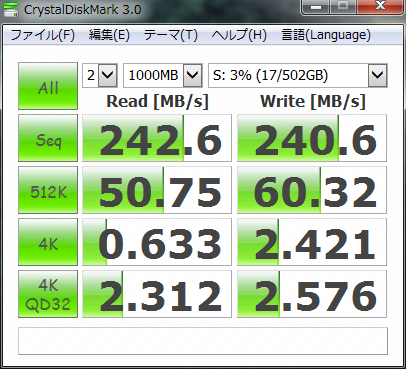

結果、外側(前半)の半分では常に200MB/s を超えるようにできたと思います。
もっとも、内側(後半)もその先頭なら200MB/sを超えていました。 回転速度の書き込み速度全体に対する影響は意外に小さいのかもしれないと思いました。

[SonotaCo]

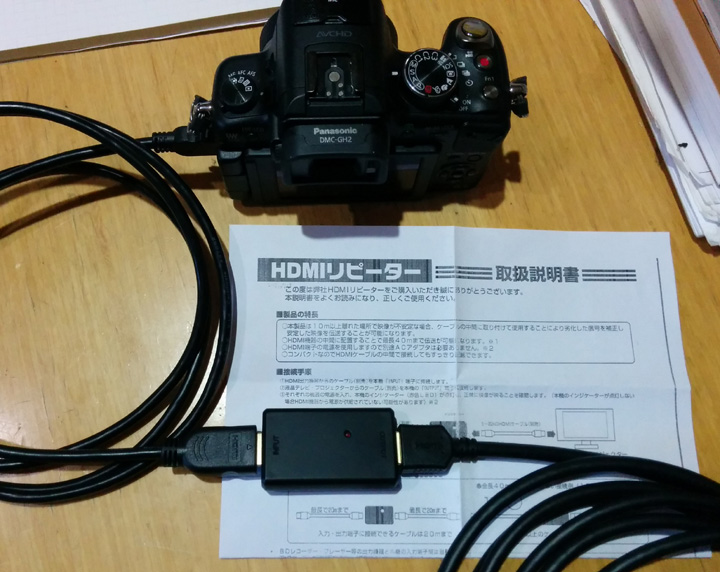

最近、HDMIのリピーターと 10mのHDMIケーブルが入手可能になってきました。
これらを用いると HD-SDIに変換することなく 簡単にHDMIを延長できるようになりました。

ちなみに リピーター は 3000円から4000円ほどです。
試してみましたが、10数メールでは特に問題はなく利用可能なようです。
-----
続報です。ITOさんから報告のあった件です。
このリピーターですが、キャプチャ機器との相性問題があるようです。
BMDのキャプチャ機器は問題ありませんが、
SknetのMonstarXXでは信号検出がうまくいかないようです。
私の方でMonstarX U3Rを調べましたがこれもリピーター使用は出来ませんでした。

[SonotaCo]

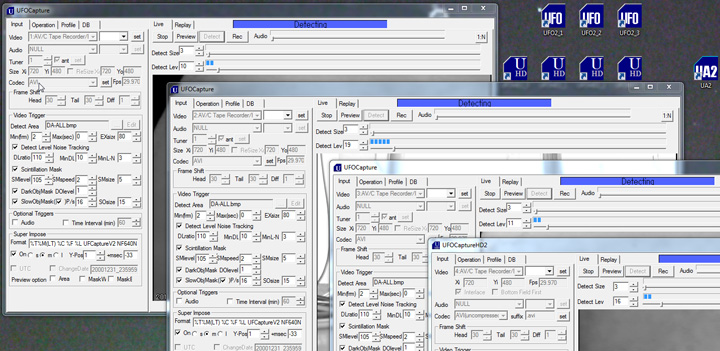

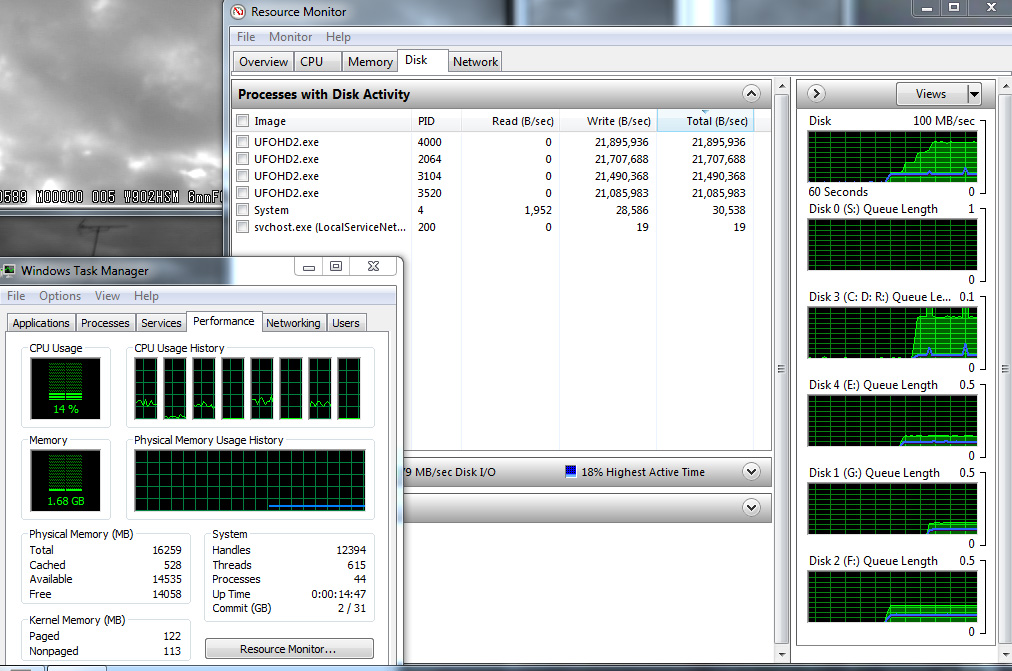

SD 4カメラ並列動作(キャプチャによる書き込み発生中)のリソース使用量を測ってみました
CPU: Core i7-3770s (3.1-3.9GHz 8lp) の 14%
HDD: 各21MB/s で 85MB/sほど
Mem: OS込みで 1.7GB ( 1SDごとに 10-80MBしか増加しません)

ちなみに、4SD+1HD の5ch 同時動作は 各デバイスの速度は単独ではOKにしておいても
同時書き込み動作はこのシステムでは無理で 不完全クリップが出来てしまいました。
どうやら 4つの同時動作が限界のようです。

HDの場合 1カメラで HDDは200MB/s必要ですが、メモリは400MB程度なので、 メモリは
64bitOSであっても 2GBx2 あれば複数キプチャ用として十分だと思います

[藤原康徳]

すっかりご無沙汰している大阪の藤原康徳です。

トピックの題とは外れますが、観測機材関係ということでここに書きます。

今日（２月８日）の朝日新聞（大阪版）に「4K動画撮れるミラーレス一眼」というタイトルで、パナソニックのLUMIX　GH4が今春発売されるという記事がでています。
気になる価格は、GH３の当初販売価格（１３万円前後）は上回る見込みだが、「動画撮影の愛好家にも手の届く価格にしたい」との会社からのコメントが出ています。

ついでにこちらは完全にトピックスの題からはずれますが、同じ朝刊の2面の「ひと」という人物紹介覧にたいへん興味深い記事が出ています（NMS同報でも紹介しました）。

「「人工流れ星」を作る事業を進めるベンチャー社長」岡島　礼奈（おかじま　れな）（34）」というタイトルで、「人工衛星から直径1センチの玉を放出して、夜空を1秒間ほど彩る
「人工流れ星」を作り出す。その事業化を目指す本人１人のベンチャー企業「ALE」の社長だ」という記事です。

[SonotaCo]

[SonotaCo]

ITOさんが、以下のトピックに DMC-GH3 と MonsterXX を用いた 1920x1080/59.94p の約1/60秒毎のプログレッシブキャプチャ成功を報告されていますが、私の方でも調べてみました。
http://sonotaco.jp/forum/viewtopic.php?t=3193
私が試した機器は以下です。
カメラ: DMC-GH3 (ファームウェアはV1.2に更新して、リモコン無しでHDMIの連続出力ができるようになりました)
レンズ: Nikon 50mmF1.2 + 4/3 マウントコンバーター
ケーブル: mini HDMI-HDMI 10m

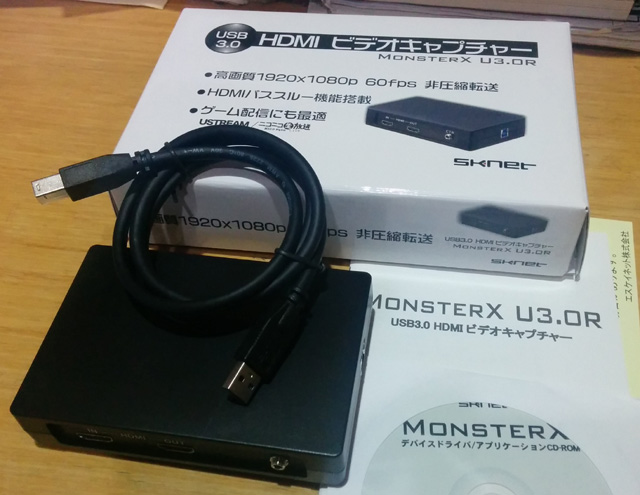

キャプチャ: SKnet MonsterX U3R (HDMI 入力 USB3.0接続)
CPU: i7-3770s (3.1-3.9GHz 8lp) -- CPUトータル負荷25%でした。 Core i3 でも4lp のものなら大丈夫だろうと思います。
マザーボード: Gigabyte B75M-D3H
ストレージ: 256GB SSD (CFD CSSD-S6T256NHG5Q シーケンシャルライトは実測で440MB/s程度でした)
Software: Windows7 64bit sp1 + UFOCaptureHD2 v3.51 + MonsterX U3R driver V 1.3.13223.0

結果、うまく一晩動作して、流星映像の1920x1080/59.94p カラーキャプチャに 成功しました。おそらく世界初かもと思います。

気がついたことは以下でした。
- MonsterX U3R には USB3.0 インタフェースとして IntelかRenesasのものという相性制限がある。 マザーボードの Intel B75M チップセットの USB3.0 で 問題なく動作した。
- データレートは約3Gbps = 400MB/s 非圧縮でSSD格納まで問題なく動作した。
- MonsterX U3R は接続開始時にビデオフォーマットを自動認識するようで、付属アプリケーションにはフォーマット(60iか60pか59.94pかなど)の設定はない。UFOCaptureでの設定は無視されて入力信号に従った処理がされる。
- HDMIのケーブル中継器(リピーター)を使用すると 初期のビデオ検出に失敗し接続できない
- 当初 ITOさんのMonsterXXのレポートにあった UE041 : Coundn’t run the graph! エラーがDetect開始時に発生。しかしその後は一晩以上再現せず。タイミングの相性問題がある可能性があるが、詳細不明
----
追記です
- GH3はマニュアルアイリスレンズだとS(シャッター速度優先)モードではシャッター速度が変わってしまうようです。1/60秒シャッター指定のSモードで59.94P出力中でも、日中は高速シャッター、夜は1/30秒以下の低速シャッターになり、映像は複数コマ同じものが出力されます。昼間はホワイトアウトせず、夜はノイズが激減して綺麗なのですが、これでは59.94Pの意味がなく、連続移動しないのでUA2の分析もできません。従って Mモードを使用する必要があります。
- Core I3 3.4GHz 4lp のCPU で SDx3 + HD 59.94Px1 を試しましたが,CPU負荷が70%程で動くかと思ったのですが、なにかの拍子にCPU負荷が100%に達することがあるようで、それが発生するとHD側の動作が止まってしまいました。数分で発生しました。 UE041の発生頻度も高いようです。ということで、CPU負荷には相当の余裕が必須のようです。
---
6/6 追記です。
数ヶ月間60p運用しましたが、 UE041 : Coundn’t run the graph! はやはり時々発生し、中々安定動作しません。 また 原因不明ですが、 動体検出感度が低下することがあり、私の所も BlackMagicを使った60iに戻しました。
らなみに BlackMagicの4K対応機器では 2Kの60pにも対応しているとのことで、試してみましたが、何故か信号を認識せず成功に至っていません。
とりあえず MosterX での 60p観測は 長期運用にはお薦めしないことにしたいと思います。

[ITO]

SonotaCoさん，　1080pでの流星のキャプチャー，素晴らしいですね．
ここでもまた自然現象のキャプチャリング技術が一歩前進したと思います．

当方は昨日より国内出張で，木曜日までは観測出来ません．戻りましたらまた頑張りたいと思います．よろしくお願いいたします．
ITO

PS. さすがに 1980円のケーブルではノイズが不安なので，ネットで「Elecom HDMIケーブル DH-HD13A100BK （１０ｍ）」を購入しました．　
届いたら画像の違いを見てみたいと思います．

[SonotaCo]

HDプログレッブキャプチャが順調なので、レンズを25mmに変更して Tokyo1 HP として常設することにしました。スプライトも出る方向です
DMC-GH3(ISO12800, 1/60s Manual Mode)+NT25mmF0.95+MonsterXU3R で 1920x1080/59.94P です。


と、さっそく 長めの流星が視野に入ってくれましたので、静止画動画を掲載しておきます。
サイドバイサイドでSDの12mmレンズでも撮れているので、後ほど別途測定精度を報告します。

[SonotaCo]

UFOCaptureHD2 V4.00のリリースに伴い、

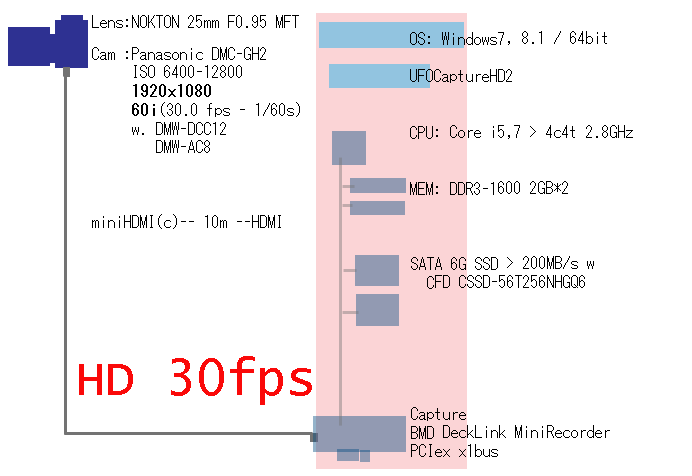

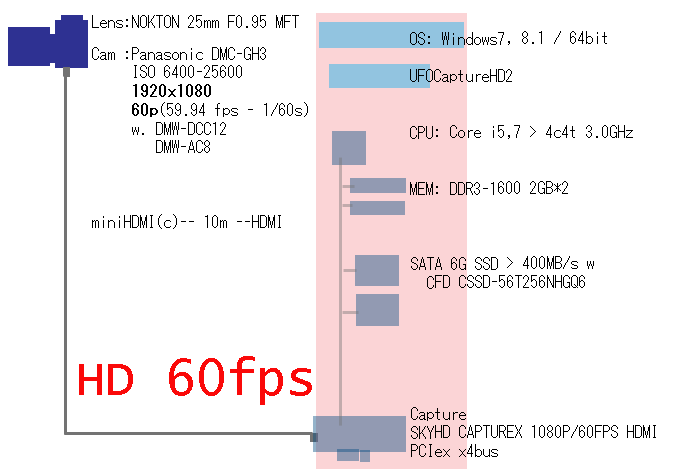

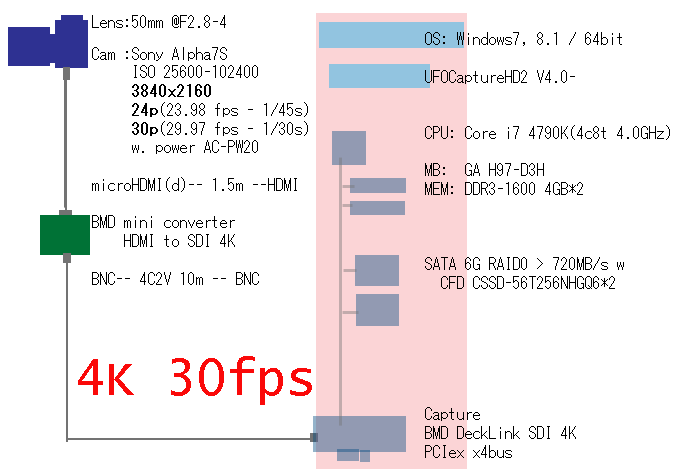

HD と 4K の2014年7月時点の推奨システム構成を掲載しておきます。
安定稼動する組み合わせは多くありません。HDキャプチャ機器で HDMI を使うか HD-SDI を使うかは選択の余地がありますが、他はあまり選択の余地がありません。
例えば、 4K はケーブル品質により接続不良になることが多く、microHDMI-HDMIケーブルは品質のよい長いケーブルは現在ｉ入手が難しいので、4Kでは 6GbpsのHD-SDI を使い、損失の少ない4C2Vで接続しています。
-----
20140817 : α7s と BMD mini converter HDMI to SDI 4k の接続が長期間の連続運用で 寸断が多発するようになってしまいました。4Kのみで発生し、同じ構成で 2K60pは問題ありません。 現時点では原因や解決方法は分かっていません。

[SonotaCo]

HD 60p の上記構成で薄明かりの中の火球が撮れたので 掲載しておきます。
